Diodes Incorporated PI6CG33A06 6-Output PCIe®时钟发生器
Diodes Inc. PI6CG33A06 6通道PCI Express®（PCIe®）5.0/6.0/7.0时钟发生器是一款超低抖动时钟发生器，旨在满足PCIe 7.0规格的要求，同时保持与所有前几代PCIe规格兼容。PI6CG33A06采用40引脚、5mmx5mm VQFN（ZLF）封装，可生成精确的25MHz和100MHz参考时钟，并实现小于30fs（飞秒）的RMS抖动。这种超低抖动提供了更大的设计裕度，帮助工程师管理复杂PCB走线和连接器中的信号完整性挑战。该器件可用于服务器、网络设备、高性能计算（HPC）系统以及支持下一代AI基础设施的数据中心平台。
Diodes Inc.时钟发生器可为128.0GT/s PCIe链路提供稳定的参考时钟，满足800G和1.6T网络以及高级AI加速器的带宽需求。在这些速度下，精确的定时对于保持数据中心系统的性能和可靠性至关重要。PI6CG33A06还实现了集成端接的专有低功耗、高速电流控制逻辑（LP-HCSL）技术。与传统HCSL解决方案相比，该技术至少可降低50%的时钟相关功耗，并降低了高密度AI服务器机架的散热占位面积。此种高集成度可消除多达24个外部电阻器的需求，从而降低物料清单成本，简化PCB布局，并释放电路板空间用于散热或额外的计算和存储器资源。
六个输出中的每一个都包括一个单独的输出使能（OE）引脚，从而实现更有效的电源管理，并为控制系统操作提供更大的灵活性。该器件专为现有服务器时钟架构而设计，支持Intel CK440Q-Lite规范。这使设计人员能够再使用经过验证的系统设计，同时提高定时性能和整体系统裕度。
特性
- 符合PCIe 5.0/6.0/7.0时钟频率要求
- 支持Intel的CK440Q规格
- 3.3 V 电源电压
- 25MHz晶体或来自XO/TCXO/OCXO的输入，以满足客户特定的PPM要求
- 6对差分时钟脉冲输出对在1.4V差分时接入符合PCI Express（PCIe）标准的测试负载
- 3个专用100MHz输出
- 1个专用25MHz输出
- 2个可选择输出，可驱动25M或100MHz
- 85 Ω差分驱动器
- 100MHz上的可编程SSC
- 具有多个SMBus地址的SMBus可编程配置
- 1个三级地址选择
- PCIe兼容OE#控制（3针），以及所有输出端的3线移位/负载控制
- <30fs pcie="">
- 40引脚、5mm×5mm VQFN（ZLF）封装
- 完全无铅，完全符合RoHS指令
- 无卤素/无锑，绿色设备
应用
- 数据中心和服务器
- AI基础设施和加速器系统
- 网络设备
- 高性能计算（HPC）系统
- PCIe时钟分配架构
规范
- 工作电源电压范围：3.135 V至3.465 V
- 最大电源电流范围
- 1mA至39mA正常工作模式
- 1mA至9mA 25MPG模式
- 1mA至6mA关机模式
- 120KΩ典型内部上拉/下拉电阻
- 7nH最大引脚电感
- 25MHz典型晶体频率
- 50Ω最大晶体等效串联电阻
- 8pF典型晶体负载电容
- 7pF最大晶体寄生电容
- 200µW最大晶体驱动等级
- 环境温度范围：-40 °C至+85 °C
- 最高结温：+125 °C
- 2000V人体模型（HBM）ESD保护

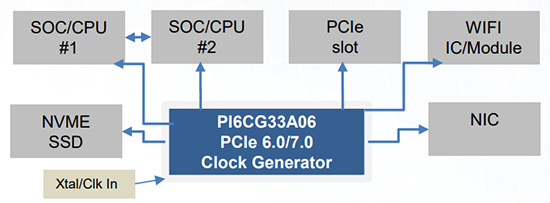

典型应用

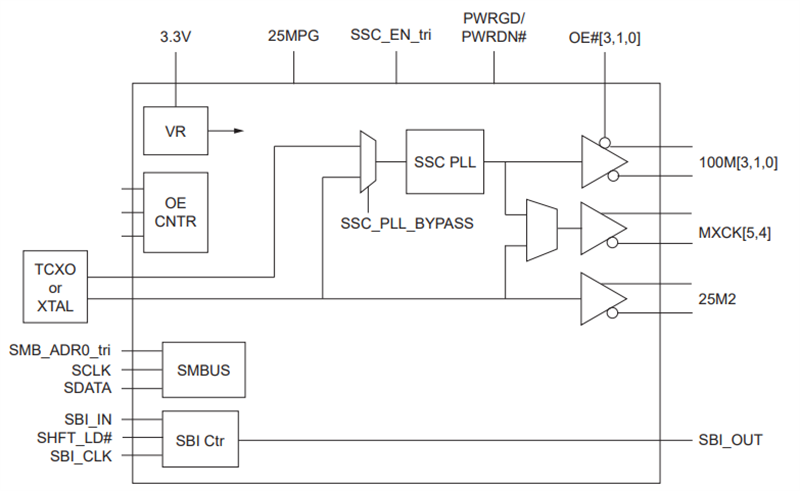

方框图
