Diodes Incorporated PAM8016触觉驱动器
Diodes Incorporated PAM8016触觉驱动器具有低延迟和高效率。PAM8016触觉驱动器能够驱动常用于触觉反馈的线性谐振执行器 (LRA) 和偏心旋转质量 (ERM) 触觉反馈元件。该款用于ERM和LRA的触觉驱动器支持灵活的输入，具有差分、单端或PWM输入，便于主机微控制器驱动触觉反馈元件。PAM8016音频放大器可减少所需的外部元件数量、减少PCB占用面积并降低系统成本。
PAM8016触觉驱动器具有短路保护和热关断特性，可提供出色的保护。PAM8016触觉驱动器的工作电源电压范围为2.8V至5.5V，8Ω负载时的效率高达90%。典型应用包括手机和平板电脑、手表和可穿戴技术、操纵杆、单键飞梭鼠标和外围设备。
特性
- 灵活的触控反馈/Vibra驱动程序
- LRA (线性谐振执行器)
- ERM（偏心旋转质量）
- 宽电源电压范围：2.8V至5.5V
- 快速启动时间
- 支持差分或单端输入
- 高效、无滤波输出驱动
- 8Ω负载时的效率高达90%
- 低关断电流：低于1µA
- 需要极少外部元件
- 超低EMI
- -20dB，优于FCC B类 (300MHz)
- 保护特性：
- 欠压闭锁
- 短路保护
- 热关断保护
- 采用节省空间的U-FLGA1515-9封装
- 无铅，符合RoHS指令
- 不含卤素和锑
应用
- 手机和平板电脑
- 手表和可穿戴技术
- 操纵杆、单键飞梭鼠标和外围设备
- 电子POS机终端 (ePOS)
- 振动提示和通知
- 触控式设备
- 用于工业或消费类应用的人机界面
Associated Products
Diodes Incorporated PAM8106 10W音频放大器
采用扩频调制 (SSM) 技术的每通道10W立体声D类音频放大器。

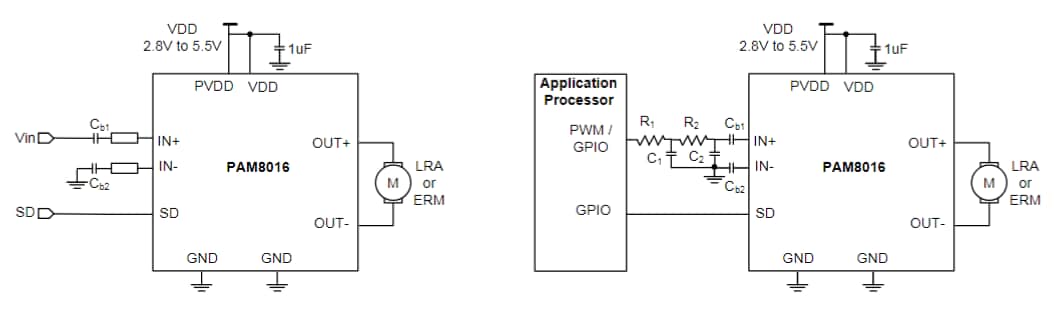

PAM8016应用电路
PAM8016框图
