Diodes Incorporated S8MCQ表面贴装玻璃钝化整流器
Diodes Incorporated S8MCQ表面贴装玻璃钝化整流器设计采用保护环，可实现高浪涌能力和瞬态保护。该整流器具有大电流能力和低正向电压降。S8MCQ玻璃钝化整流器采用玻璃钝化压模结构和模制塑料外壳。该外壳材料具有94V-0的UL可燃性分类等级，湿度灵敏性等级为J-STD-020标准的1级。该整流器具有1000V的峰值重复反向电压、8A整流输出电流和10µA的峰值反向电流。

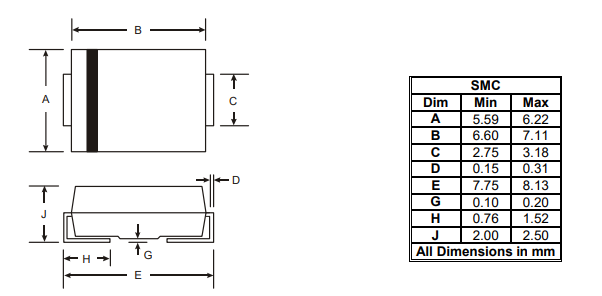

外形尺寸
特性
- 玻璃钝化压模构造
- 低正向电压降
- 大电流能力
- 浪涌过载额定值：200A
- 无铅涂层
- 符合RoHS指令
- 不含卤素和锑
- 符合AEC-Q101标准
- SMC外壳
规范
- 700V RMS反向电压
- 平均整流输出电流：8A
- UL可燃性等级：94V-0
- 湿度灵敏性：
- J-STD-020标准第1级
- 典型热阻：10°C/W
- 最小反向击穿电压：1000V
- 最大正向电压：0.985V
- 典型反向恢复时间：2700ns
- 总电容：45pF（典型值）
- 工作温度范围：-65°C至+150°C

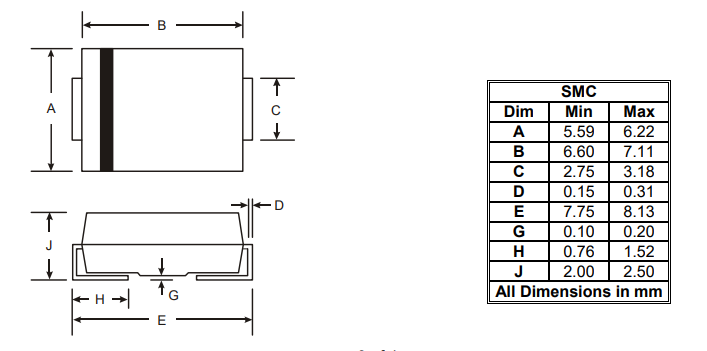

外形尺寸
