Diodes Incorporated API782X 双通道数字隔离器
Diodes Inc. API782X高性能双通道数字隔离器符合UL 1577标准，隔离等级为5700VRMS。该系列的绝缘等级可满足VDE、UL、CQC等标准规定的加强隔离和基本 隔离要求。API782X的数据速率高达100Mbps。该器件支持配置数字通道方向和默认输出电平。这些隔离器可在2.5V至5.5V的宽电源电压范围内工作。
Diodes Inc. API782X在低功耗下可实现强大的电磁抗扰度和低辐射。该系列的共模瞬态抗扰度 (CMTI) 最低为150kV/µs。API7820设备的两个通道方向相同，而 API7821设备的两个通道方向相反。不带F后缀的设备默认输出为高电平；带F后缀设备默认输出为低电平。
特性
- 100 Mbps 数据速率
- 电源电压：2.5 V至5.5 V
- 最小CMTI为±150kV/μs
- CMOS阈值输入
- 默认输出高电平 (API782X) 和低电平 (API782XF) 选项
- 低功耗：1Mbps时每通道典型电流为2.1mA
- 低传播延迟：11 ns（典型值）
- 采用SO-16WW（CJ型）封装
- 安全相关认证
- DIN VDE 0884-17:2021-10标准隔离电压：8000VPK
- UL 1577标准隔离电压：5700VRMS，持续一分钟
- CQC认证符合GB 4943.1-2022标准
- 工作温度范围：-40°C至+125°C
- 无铅，符合RoHS指令
- 无卤无锑绿色设备
- 符合AEC-Q100/101/104/200标准，支持PPAP，并在通过IATF 16949认证的工厂中制造
应用
- 太阳能逆变器
- 电机控制
- 工业自动化
- 数据中心/电信设备的电源
- 电网、电表

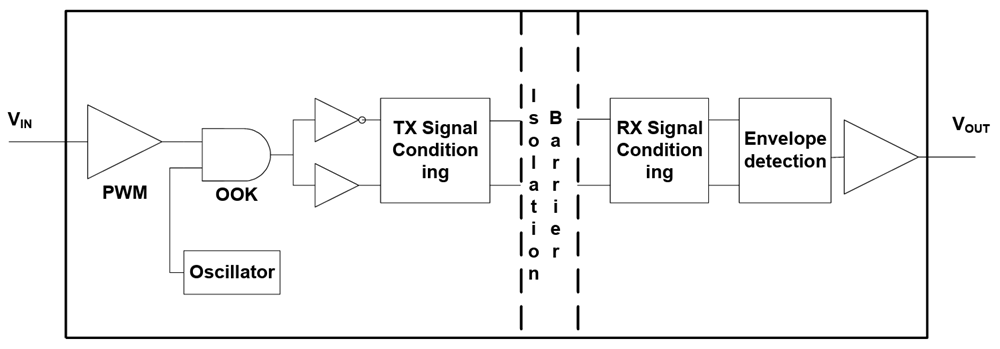

方框图
