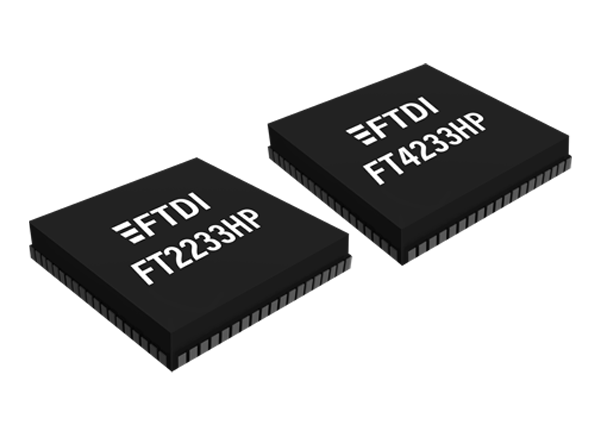

FTDI Chip 高速USB桥接IC（带Type-C控制器）
FTDI芯片 高速USB桥接IC（带Type-C/PD 3.0控制器）完全支持最新的USB Type-C和供电（PD）标准。这样即可支持电源协商，又能向USB主机器件提供灌电流或拉电流。这些高速USB桥接器件具有多达两个PD端口，即PD1端口和PD2端口。PD1端口与USB数据共享同一Type-C连接器，PD2端口仅用作电源端口，没有USB数据。高速USB桥接IC支持5V、9VA、12V、15V和20V PDO配置文件，上电/复位时可通过外部EEPROM配置这些配置文件。
高速USB桥接器提供高达40Mbytes/s的数据速率和多通道接口。多通道桥接器的优点是，无需USB集线器芯片，从而降低了系统BOM。此外，该器件的每个通道都作为单独的器件出现在主机PC上。这样即可针对UART、MPSSE或FIFO等不同模式独立配置每个通道。另外，具有4个UART等不同参数，均以不同波特率运行。
特性
- 支持PD规范3.0版
- 支持2个USB PD 3.0端口：
- 端口1模式配置，用于灌电流或双角色
- 端口2用于灌电流，支持通过端口1进行充电
- 支持5V 3A、9V 3A、12V 3A、15V 3A和20V 3A PDO作为灌电流或拉电流
- Type-C/PD物理层协议
- PD策略引擎，使用带8kB数据RAM和48kB代码ROM的32位RISC控制器
- 通过EEPROM进行PD模式配置
- 可通过I2C接口使用外部MCU控制PD政策
- 与USB 2.0高速（480Mb/s）和全速（12Mb/s）兼容
- 可调节的接收缓冲区超时
- 多协议同步串行引擎（MPSSE），简化同步串行协议（USB转JTAG、I2C（主器件）、SPI（主器件）或Bit-Bang设计
- 得益于FTDI免版税虚拟Com端口（VCP）和直接（D2XX）驱动程序，在大多数情况下无需开发USB驱动程序
- 高集成度的设计，包括1.2V LDO稳压器，用于VCORE和集成POR功能
- 较低的工作电流和USB挂起电流
- USB大容量数据传输模式（高速模式下512字节数据包）
- 完全辅助硬件或X-On/X-Off软件握手
- 扩展工业工作温度范围：-40°C至85°C
- 采用无铅QFN-56/QFN-46/QFN-76/QFN-68/LQDP-80封装（符合RoHS指令）
应用
- USB桥接器，带Type-C/PD 3.0（充电器和设备）
- 高功耗，通过USB PD和/或Type-C端口
- 单芯片USB转4通道UART（RS232、RS422或RS485）或Bit-Bang接口
- 单芯片USB转2个JTAG通道以及2个UART
- 单芯片USB转1个JTAG通道以及3个UART
- 单芯片USB转1个SPI通道以及3个UART
- 单芯片USB转2个SPI通道以及2个UART
- 单芯片USB转2个Bit-Bang通道以及2个UART
- 单芯片USB转1个SPI通道、1个JTAG通道以及2个UART
- 单芯片USB转2个I2C通道以及2个UART
- 4个通道的多种组合
- 将传统外设设计升级为USB
- 可现场升级的USB产品
- 蜂窝及无绳电话USB数据传输电缆和接口
- 将基于MCU/PLD/FPGA的设计连接至USB
- PDA至USB数据传输
- USB智能读卡器
- USB仪表
- USB工业控制
- USB闪存读卡器/写卡器
- 机顶盒PC–USB接口
- USB数码相机接口
- USB条形码读取器

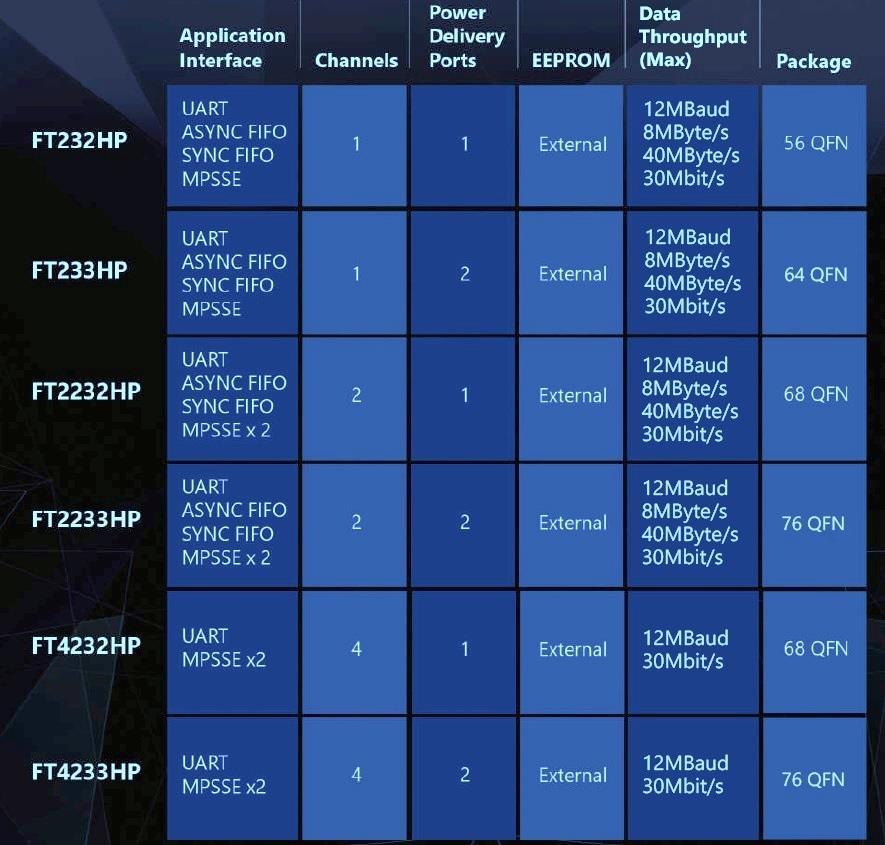

产品概述
