Harwin L-Tek高可靠性Datamate连接器
Harwin高可靠性2mm间距Datamate L‐Tek连接器具有最大的设计灵活性，非常适合用于存在高振动、冲击和极端温度的环境。 Datamate连接器提供了四点铍铜合金触点，且通过高端工业和军事/航空应用的多年认证。这些触点的额定电流为每触头3A。Datamate触点外壳利用铍铜锁闩技术，包括摩擦锁、锁闩和无闭锁。
|
特性
-
可在极端温度下正常运行
-
耐受高振动和冲击
-
在极端地心引力状况中仍可维持性能完整性
-
通过业界认证的COTS高可靠性
-
通过BS9525‐F0033（1 - 2行）认证
-
铍铜4点触点
-
极性模组
-
提供单排或双排以及SMT与通孔选项，可搭配线对板、线对线以及板对板三种配置
应用
-
航空航天
-
军事
-
数据与电信
-
医疗l
-
手持与工业设备
-
机器人
-
石油与天然气
电气规范
-
额定电流：每个触点可单独容纳3.3A电流，多个触点可同时容纳3.0A电流，高电流小尺寸
-
工作电压：800V DC或ACrms
机械规范
-
耐用性：500次操作
-
触头压模保持力：最低10N
-
触头保持力：最低0.2N
-
压线筒可支持：
-
信号：22AWG - 32AWG（BS 3G 210 Type A或MIL-W-16878 Type ET）
-
电源：12AWG - 20AWG
环境规范
-
环境分类：95% RH时55/125/56天
-
工作温度：- 55°C至125°C
-
振动敏感度：10Hz - 2,000Hz；10G时可达6小时
-
冲击敏感度：100G时可达6毫秒
|

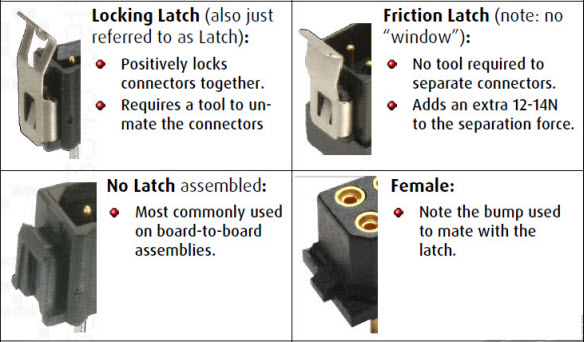

锁闩选项
|
垂直PC
Harwin L-Tek垂直PC焊尾连接器提供有公制与母制SIL和DIL版本，并具有多种焊尾长度可选，可满足各种设计需求。L-Tek垂直PC焊尾连接器设计用于与Datamate连接器搭配使用。下表列出了L-Tek垂直PC焊尾连接器配接高度。

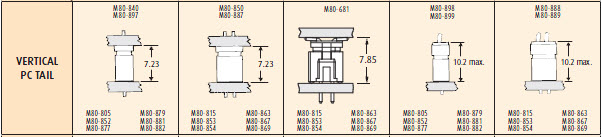

L-Tek垂直PC焊尾连接器配接高度
|
水平PC
Harwin L-Tek水平PC焊尾连接器提供公制SIL和DIL两种版本，并具有多种焊尾长度可选，可满足各种设计需求。L-Tek水平PC焊尾连接器设计用于与Datamate连接器搭配使用。下表列出了L-Tek水平PC焊尾连接器配接高度。
L-Tek水平PC焊尾连接器配接高度
 |
|
垂直SMT
Harwin L-Tek垂直SMT连接器提供公制SIL以及公制和母制DIL版本，并具有多种焊尾长度可选，可满足各种设计需求。L-Tek垂直SMT连接器设计用于与Datamate连接器搭配使用。下表列出了L-Tek垂直SMT连接器配接高度。

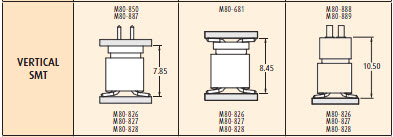

L-Tek垂直SMT连接器配接高度
|
|
水平SMT
Harwin L-Tek水平SMT连接器提供公制SIL和DIL版本，并具有多种焊尾长度可选，可满足各种设计需求。L-Tek水平SMT连接器设计用于与Datamate连接器搭配使用。下表列出了L-Tek水平SMT连接器配接高度。

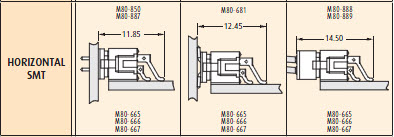

L-Tek水平SMT连接器配接高度
|
|
Crimp
Harwin L-Tek水平压接连接器提供公制和母制SIL和DIL版本，并具有多种焊尾长度以及公制和母制单触点版本可选，可满足各种设计需求。L-Tek压接连接器设计用于与Datamate连接器搭配使用。
下表列出了L-Tek压接连接器配接高度。
L-Tek压接连接器配接高度
|
|
超小口径压接
Harwin超小口径压接连接器设计用于采用28-32AWG线缆尺寸。Harwin推出的本款超小口径压接连接器允许设计人员在信号应用中采用较小的线规，进而减轻设备的总体重量。
特性
-
可搭配使用28/30 /32 AWG电缆
-
小型电缆可减轻重量
-
允许设计工程师实现更紧密的设备封装密度
-
可用于小型应用中
-
镀金可确保良好的导通性
|
|
工具
Harwin提供了各种工具来帮助组装、配置和断开L-Tek连接器，其中包括手动压接工具、压接定位器、插入/拔出工具、 备用定位器、拔取工具以及手动压接工具的备用模组。
|
 |
