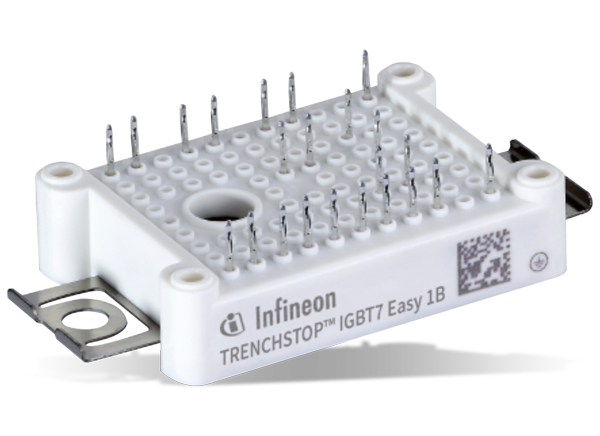

Infineon Technologies FP10R12W1T7_B11 EasyPIM™ 1B IGBT模块
FP10R12W1T7_B11 EasyPIM™ 1B IGBT模块是一个1200V、10A三相输入整流器PIM（功率集成模块）绝缘栅极双极晶体管模块，具有TRENCHSTOP™ IGBT7发射器控制二极管，采用PressFIT接触技术。紧凑的EasyPIM IGBT模块没有底板，但是可实现快速、可靠、低成本的螺旋夹安装。
特性
- VCES = 1200V
- IC nom = 10A
- 低导通状态电压 VCE(sat) 和 VF
- Tvj op=175°C（过载时）
- 增强的dV/dt可控性
- 优化的开关损耗，dV/dt=5kV/µs
- 8μs短路稳定性
- 改进FWD柔软度
应用
- 辅助逆变器
- 伺服器
- 空调
- 电机驱动器
