Infineon Technologies EZ-PD™ CCG6DF & CCG6SF USB Type-C端口控制器
根据PCUR 2128231更新供应商信息。EZ-PD™ CCG6DF和CCG6SF USB Type-C™ 端口控制器为双端口和单端口USB Type-C™ 控制器。控制器符合USB Type-C™ 和PD规范。这些设备为个人电脑和笔记本电脑提供完整的USB Type-C™ 和USB电源传输端口控制解决方案。这两款设备均内置VBUS供电路径负载开关。
特性
- USB-PD
- 支持USB PD 3.0规格
- 快速角色切换 (FRS)
- 扩展数据消息
- Type-C
- DFP角色 (Rp) 集成电流源
- 默认电流为900mA
- 1.5A
- 3A
- DFP角色 (Rp) 集成电流源
- UFP角色集成Rd电阻器
- 集成VCONN FET为EMCA电缆供电
- 集成式废蓄电池端接
- CC和SBU引脚上集成高压保护，可防止Type-C连接器上的VBUS引脚意外短路
- 集成直通SBU开关，用于20V保护
- Mux
- 集成USB 2.0模拟Mux，用于USB 2.0 HS和UART数据
- 集成式VBUS供电路径负载开关
- VBUS供电路径开关 (5V/3A)
- VBUS路径上的转换速度受控开启，可承受24V电压
- 可配置的硬件控制VBUS过电压、欠电压、过电流、短路、反向电流保护，以及热关闭
- VBUS高侧电流检测放大器，能够测量通过电源路径上5mΩ串联电阻的电流
- 针对快速角色切换请求，关闭外部消费电子N沟道场效应晶体管 (NFET)，并打开内部提供器负载开关
- LDO
- 集成高压LDO，工作电压高达21.5V，适用于电池失效模式操作
- 32位MCU子系统
- 48MHz ARM Cortex-M0 CPU
- 64KB闪存
- 96KB ROM
- 16KB SRAM
- 集成数字块
- 集成两个定时器和计数器，以满足USB-PD协议所需的响应时间
- 四个运行时串行通信块 (SCB)，具有可重新配置的I2C、SPI或UART功能
- 验证
- 真随机数生成器
- 时钟和振荡器
- 集成振荡器，无需外部时钟
- 工作范围
- VSYS (2.75V–5.5V)
- VBUS (4V–21.5V)
- 热插拔I/O
- SCB0的I2C引脚可热插拔
- 封装
- CCG6DF 6.0mm x 6.0mm x 1.0mm 96焊球BGA，间距为0.5mm
- CCG6SF 6.0mm x 6.0mm x 0.6mm，48引脚QFN，间距为0.4mm
应用
- 笔记本电脑和台式电脑
- Thunderbolt主机、非Thunderbolt主机

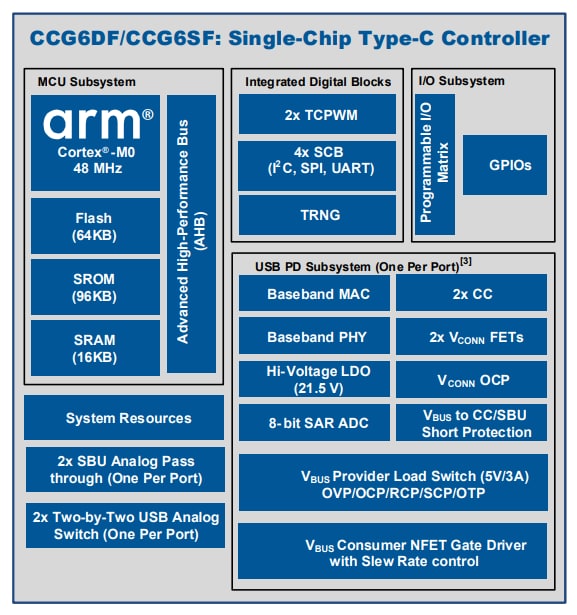

框图
