Infineon Technologies USB-C PAG1解决方案

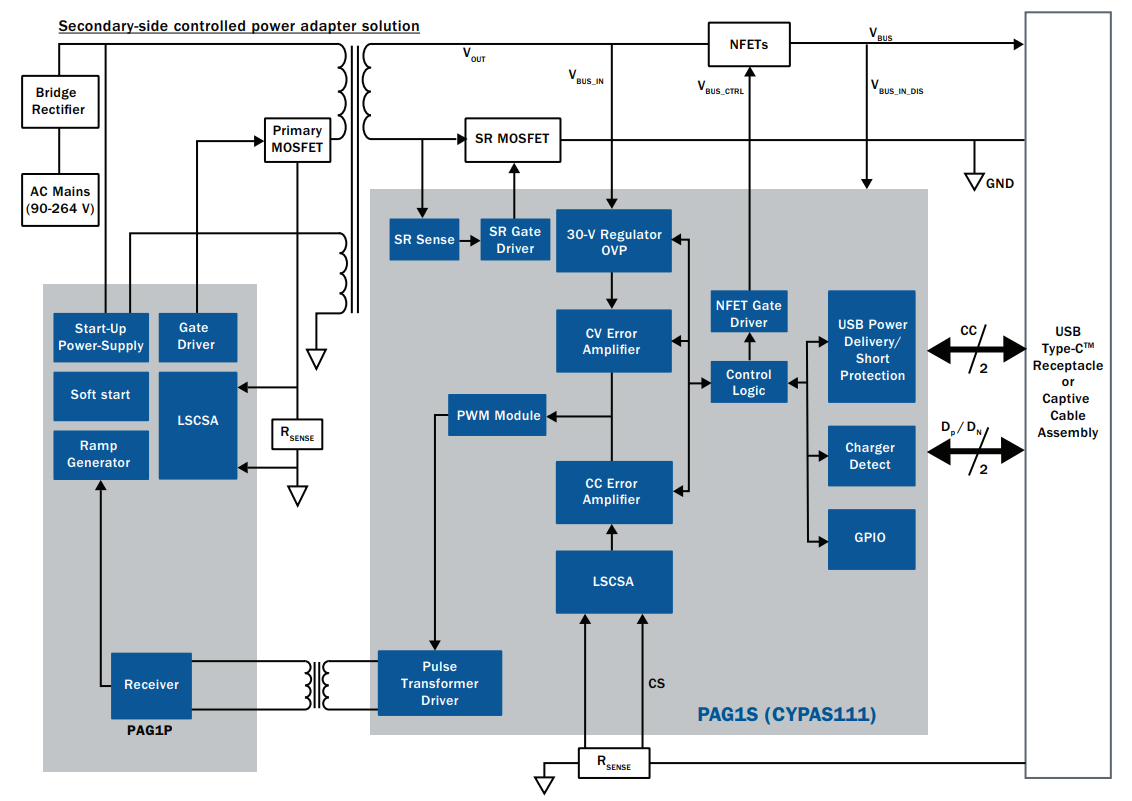

英飞凌科技 USB-C PAG1解决方案用于交流-直流电源应用，设有集成的USB 供电 (PD) 控制器。这使得OEM能够为USB-C充电器构建可靠、高效、经济的电源适配器。GAT1是一套双芯片解决方案，设有一次侧启动控制器 (GAT1P) 和单芯片二次侧控制器 (GAT1S)。它集成了同步整流驱动器、PD控制器、30V耐压稳压器、高压NFET栅极驱动器、OVP、SCP和OCP保护。英飞凌GAT1是二次侧控制反激式解决方案，具有动态可变开关频率，可实现同类最佳的效率和可靠性。

特性

PAG1S特点
- 适用于一次侧和二次侧控制反激式设计
- 集成二次侧调节、同步整流器 (SR) 和充电端口控制器
- 支持准谐振 (QR) 或临界导通模式 (CrCM)、谷值开关、断续导通模式 (DCM) 和用于轻负载工作的突发模式
- 开关频率范围：20kHZ至150kHZ
- 在整个线路和负载水平上具有更高效率，具有独立的CC/CV环路控制
- 支持带PPS的USB PD 3.0（通过USB-IF认证，TID:1475），QC4+
- 支持传统充电协议：BC v1.2、AFC和Apple充电
- 集成低侧电流检测放大器和V_BUS NFET栅极驱动器
- 采用24 QFN (4x4) 封装

PAG1P特性
- 通用交流主输入范围：85VAC至265VAC
- 使用脉冲边缘变压器从二次侧同步到PWM
- 集成式低侧栅极驱动器，驱动一次侧FET
- 集成高压启动和分流稳压器
- 支持X-cap放电模式，可提高效率
- 集成线路UV、OCP和二次OVP
- 固定自动重启定时器，用于故障恢复
- 可编程软启动，可通过外部电容器进行配置
