Infineon Technologies AURIX™ TC37x 32位单芯片微控制器
Infineon Technologies AURIX™ TC37x 32位单芯片微控制器（MCU）具有3个内核，运行速度为300MHz，嵌入式RAM高达1.1MB。 这些MCU的所有内核均支持浮点和定点。AURIX TC37x MCU采用40nm嵌入式闪存技术制造，设计用于在恶劣的汽车环境中提供极高可靠性。这些MCU提供高达6MB闪存/ECC保护、1.1MB SRAM/ECC保护和AUTOSAR 4.2支持。 AURIX TC37x MCU采用LQFP 176和LFBGA-292封装，具有硬件I/O监控器（IOM）功能，用于检查数字I/O。这些MCU还采用具有安全数据传输功能的128通道DMA控制器、复杂中断系统、数字可编程I/O端口和嵌入式稳压器。典型应用包括工业机器人、底盘域控制、无线充电解决方案、CAV 24GHz雷达、驾驶域控制器（DDC）和电动汽车充电站。
特性
- 具有三个CPU内核的高性能MCU
- 3个32位超标量三核CPU (TC1.6.2P)
- 卓越的实时性能
- 强大的位处理能力
- 完全集成DSP功能
- 乘法-累加单元能够维持每周期2个MAC运算
- 完全流水线浮点运算单元（FPU）
- 运行频率：高达300MHz（在整个温度范围内）
- 高达240/96KB数据暂存RAM（DSPR）
- 高达64KB指令暂存RAM（PSPR）
- 32KB指令缓存（ICACHE）
- 16KB数据缓存（DCACHE）
- 锁步影子内核，用于高达两个TC1.6.2P
- 多个片上存储器：
- 所有嵌入式NVM和SRAM均受ECC保护
- 高达6MB程序闪存（PFLASH）
- 高达256K字节数据闪存 (DFLASH 0) 可用于EEPROM仿真
- BootROM (BROM)
- 128通道DMA控制器，可安全传输数据
- 先进的中断系统（受ECC保护）
- 高性能片上总线结构：
- 64位交叉条互连（SRI）提供总线主控器、CPU和存储器之间快速并行访问
- 用于片上外设和功能单元的32位系统外设总线（SPB）：
- SRI至SPB总线桥（SFI桥）
- 某些型号上的可选硬件安全模块（HSM）
- 处理安全监视器警报的安全管理单元（SMU）
- 具有ECC、内存初始化和MBIST功能的内存测试单元（MTU）
- 用于检查数字I/O的硬件I/O监控器（IOM）
- 多功能片上外设单元
- 多功能逐次逼近ADC（VADC）
- 六通道Δ-Σ ADC（DSADC）
- 数字可编程I/O端口
- 片上调试支持OCDS电平1（CPU、DMA和片上总线）
- 多核调试、实时跟踪和校准
- 4/5线式JTAG（IEEE 1149.1）或DAP（器件访问端口）接口
- 电源管理系统和片上稳压器
- 时钟发生装置，带系统PLL和外设PLL
- 嵌入式稳压器
应用
- 工业：
- 工业机器人
- 太阳能电池板
- 风力发电机逆变器
- IO控制器
- 伺服驱动器
- 电梯
- 逆变器
- 安全性：
- 安全气囊系统
- 底盘域控制
- 制动
- 像素照明
- 可扩展EPS解决方案
- 全功能传感器融合
- 多用途摄像头
- 主动悬架控制系统
- 汽车24GHz雷达系统
- 高度集成的汽车77GHz雷达芯片组
- 传感器保险丝
- 连接性:
- 无线充电解决方案
- 高级网关架构
- 远程控制单元和V2X
- 高功能车身域控制单元
- 运输：
- 商业和农用车辆（CAV）
- CAV 24GHz雷达
- 无人机/直升机
- 动力传动系：
- 分动箱
- 汽油多孔喷射 - 分立式解决方案
- 汽油直喷
- 驾驶域控制器（DDC）
- 自动变速器 - 液压控制
- 双离合器变速箱 - 液压控制
- 双离合器变速箱 - 电气控制
- 48V微型混合动力
- 电动汽车：
- 混合动力电动汽车电池管理系统
- 电动汽车充电站
- (H)EV主逆变器
- DC-DC转换器

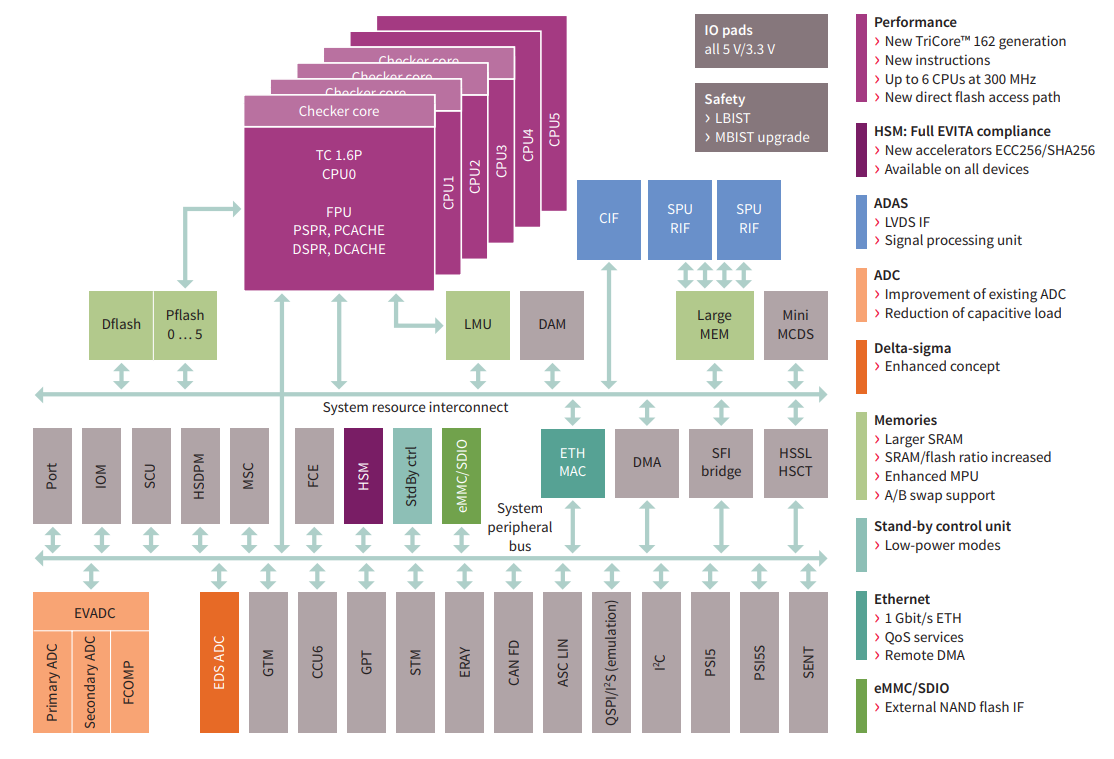

AURIX™ TC3xx系统架构

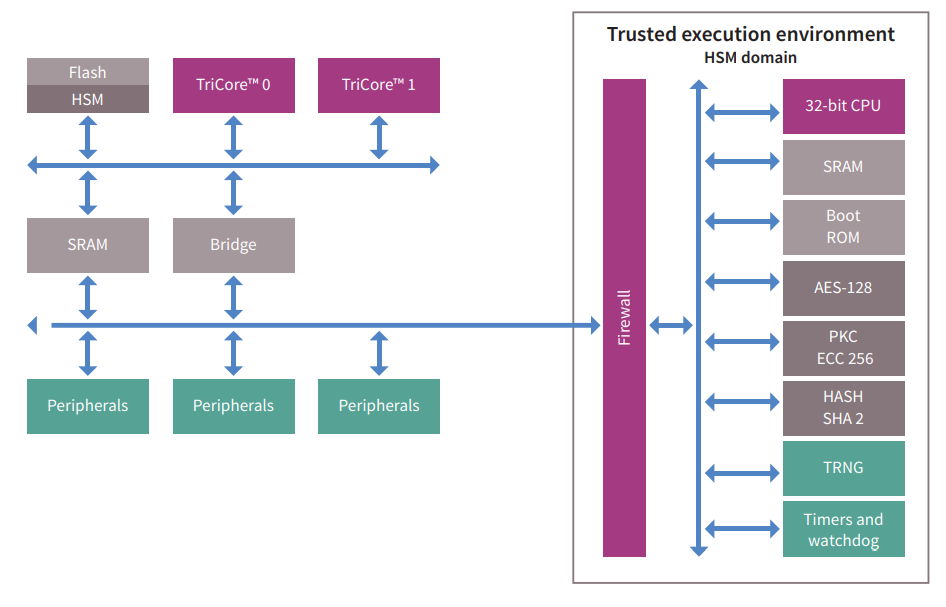

AURIX硬件安全模块
View Results ( 4 ) Page
| 物料编号 | 核心 | 程序存储器大小 | 数据 RAM 大小 | 数据总线宽度 | ADC分辨率 | 最大时钟频率 | 程序存储器类型 | 接口类型 | 湿度敏感性 | ADC通道数量 | 最小工作温度 | 最大工作温度 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TC377TP96F300SAAKXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 125 C |
| TC375TP96F300WAAKXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 125 C |
| TC377TP96F300SAALXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 150 C |
| TC375TP96F300WAALXUMA1 | TriCore | 6 MB | 1.11 MB | 32 bit | 8 bit | 300 MHz | Flash | CAN, I2C, SPI, UART | Yes | 4 Channel | - 40 C | + 150 C |
