Infineon Technologies BGC100GN6宽带定向耦合器IC
Infineon Technologies BGC100GN6宽带定向耦合器IC设计用于2G/3G/4G射频前端应用。BGC100GN6设有可在频率范围介于0.6GHz至2.7GHz之间的一个或多个频段内工作的双向耦合器。耦合输出包含用于5GHz ISM阻断器抑制的低通滤波器。该耦合器具有低插入损耗和高方向性。
该耦合器通过GPIO引脚控制，无需外部电源阻断或射频去耦电容。BGC100GN6是一款采用Infineon大容量RF-CMOS技术的完全集成器件。该器件外形小巧，尺寸仅为1.1x0.7mm2，最大高度为0.4mm。
特性
- 采用RF CMOS的完全集成的耦合器
- 双向耦合器
- 适用于反馈接收器，实现闭环功率控制 和天线调谐
- 频率范围宽：0.6GHz至2.7GHz
- 设计用于实现低插入损耗和高方向性
- 支持所有蜂窝标准：GSM/WCDMA/HSPA+/FDD-LTE/TDLTE/TD-SCDMA/CDMA
- 集成式低通滤波器，用于5GHz WiFi干扰器抑制
- GPIO控制
- 小外形尺寸：1.1mm x 0.7mm
- 符合RoHS指令和WEEE标准的封装
- 产品验证：根据JEDEC47/20/22的相关测试，符合工业应用要求

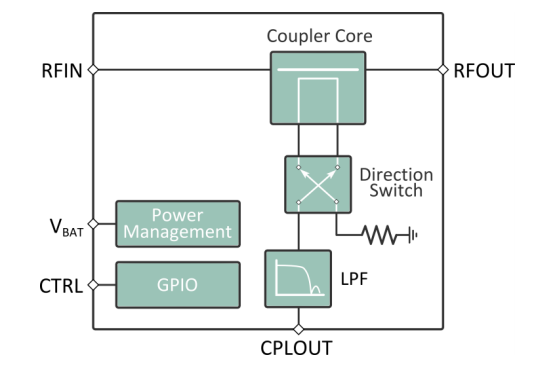

框图
