Infineon Technologies BGS13S4N9宽带射频SP3T开关
Infineon Technologies BGS13S4N9宽带射频SP3T开关非常适合用于手机和移动应用，具有三个端口，可用作具有高达30dBm功率处理能力的分集天线的终端。SP3T具有低插入损耗、较强的干扰信号抑制能力（天线端口上），并可在终端模式下产生低谐波。片上控制器集成了CMOS逻辑和电平转换器，由1.35V至VDD的控制输入驱动。
特性
- 3个高线性度TRx路径，功率处理能力高达30dBm
- 低插入损耗
- 产生低谐波
- 较高的端口到端口隔离
- 适用于边缘/CDMA2000/LTE/WCDMA应用
- 0.1GHz - 3.0GHz频率范围
- 只要不向射频线路施加直流电，即无需去耦电容
- 片上控制逻辑包括ESD保护
- 通用输入输出 (GPIO) 接口
- 1.1mm x 1.1mm x 0.375mm小尺寸
- 无需电源阻断
- 高EMI抑制能力
- 符合RoHS指令和WEEE标准的封装

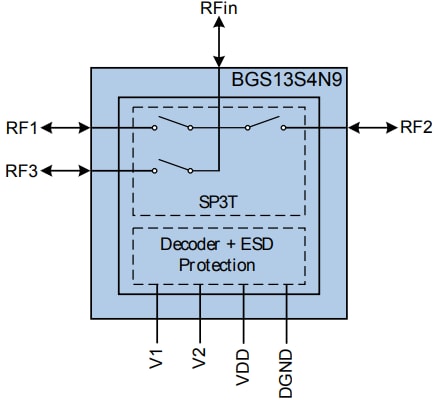

框图
评估工具
Infineon Technologies EVALBGS13S4N9评估板
用于评估BGS13S4N9宽带射频SP3T开关。
发布日期: 2018-07-17
| 更新日期: 2022-08-15
