Infineon Technologies BTS50025-1TEA Arduino用扩展板
英飞凌科技BTS50025-1TEA Arduino用扩展板设有简单易用的用户界面，用于熟悉在PC上运行的BTS50025-1TEA高侧开关。该扩展板配有BTS50025-1TEA开关的四个样件，可驱动四种不同负载。BTS50025-1TEA开关是一款低阻值智能高侧电源开关，采用DPAK封装。该扩展板可在独立模式下使用，也可由Arduino板或Arm®支持的XMC™微控制器套件（采用Arduino外形尺寸）控制。BTS50025-1TEA扩展板设有测试点，用于每个输入控制、每个电流检测以及每个输出。
特性
- 评估BTS50025-1TEA驱动特定负载
- 配有四个BTS50025-1TEA开关
- 使用Arduino板生成的PWM信号检查BTS50025-1TEA行为
- 捕获Arduino上被驱动负载的电流曲线
- 每个BTS50025-1TEA均可由Arduino数字连接器（D9至D12）独立控制
- 每个BTS50025-1TEA检测的负载电流可由模拟连接器上的Arduino（A0至A3）进行采样
- 可通过测试点在外部测量输出电压、输入逻辑和模拟电流反馈
- 测试点，用于每个输入控制、每个电流检测以及每个输出
- 轻松插入示波器探头，监控电路板上的信号
- 兼容英飞凌XMC1100启动套件和Arduino UNO
- 为4种不同负载 (12V) 提供高达25A连续电流
- LED灯将打开，指示BTS50025-1TEA已打开
应用
- 汽车：
- “启停”系统中的启动器继电器
- 电动制动真空泵
- 正温度系数 (PTC) 加热系统
- 电热塞
- 机器人应用：
- 12V DC电机驱动器，具有多达4个电机，每个电机提供高达20A电流
- 3D打印机：
- 加热元件控制（加热板和耐热性）
- 12V受保护电源，用于控制电路板

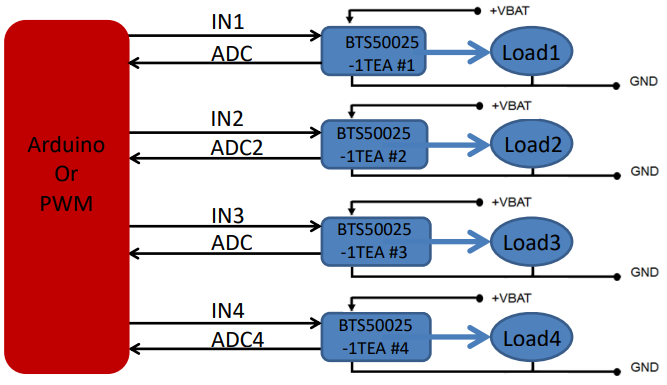

框图
相关产品
Infineon Technologies BTS5002x-1Txx智能高侧电源开关
AEC-Q100是一款合格的智能电源开关，适用于具有大电流负载的应用。
