Infineon Technologies CDM10V 0-10V调光接口IC
Infineon CDM10V 0-10V调光接口IC采用6引脚SOT封装，非常适合用于各种在小型PCB上具有空间要求的照明调光应用。该IC可以以基于电流的PWM信号形式，将0V - 10V调光器或电位器的模拟电压信号传输到照明控制器IC的调光或PWM输入，从而驱动外部光耦合器。
CDM10V替代了传统解决方案中的诸多元件，减小了BOM和PCB空间。该器件支持有源和无源调光，在启用“dim-to-off”功能的情况下，还可接受PWM输入。该一次性编程接口支持各种配置。
特性
- 市场上最简单的0-10V设计。CDM10V具有以下默认设置：
- 最小占空比：5%
- PWM频率：1kHz
- 调光器/电阻器偏置电流：200μA
- DIM-TO-OFF禁用
- 宽输入Vcc范围：11V至25V
- 透明PWM模式（启用DIM-TO-OFF模式下的PWM旁路模式）
- 从器件到器件的变化极少
- 简单的一次性编程选项支持各种设置：
- 最小占空比：1%、2%、5%、10%
- PWM输出频率：200Hz、500Hz、1kHz、2kHz
- 调光器/电阻器偏置电流：50μA、100μA、200μA、500μA
- DIM-TO-OFF禁用/启用
- 用单个芯片替代了诸多外部元件，减小了BOM和PCB空间
应用
- 需要0-10V调光电路的LED驱动器
- 工业和商业可调光应用：
- 灯具
- 槽形灯具
- 筒灯
- 烛台灯
- 橱柜灯
- 办公室照明
- 标牌
- Dali

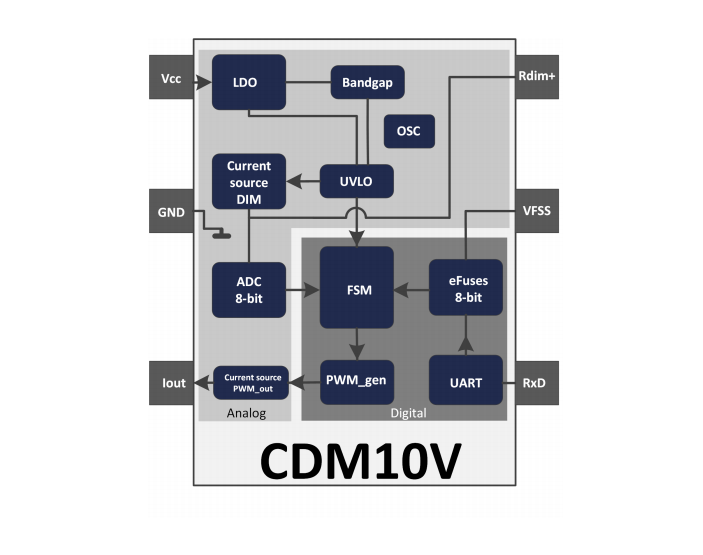

框图
发布日期: 2017-07-06
| 更新日期: 2022-03-18
