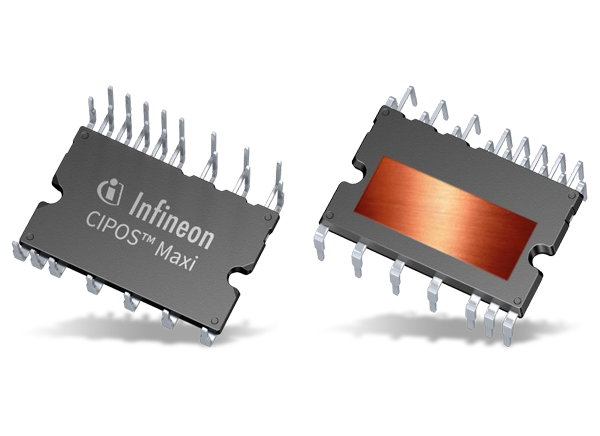

Infineon Technologies CIPOS™ Maxi IM818智能功率模块
Infineon Technologies CIPOS™ Maxi IM818智能功率模块集成了各种功率和控制元件，可提高可靠性、优化PCB尺寸、降低系统成本。Maxi设计用于控制变速驱动应用中的三相交流电机和永磁电机。这些应用包括低功耗电机驱动器（GPI、伺服驱动器）、泵、风扇驱动装置和用于HVAC的有源滤波器。CIPOS™ Maxi特别适合用于需要良好散热性能和电气隔离、较强EMI控制能力以及过载保护的电源应用。具有1200V TRENCHSTOP™ IGBT和发射极控制二极管的三相逆变器与优化的6通道SOI栅极驱动器相结合，实现了出色的电气性能。
特性
- 全隔离双列直插式模制模块
- 1200V TRENCHSTOP™ IGBT4
- 坚固型1200V SOI栅极驱动器技术，可免受瞬态电压和负电压的影响
- 在VBS = 15V时，允许的负VS电位高达-11V，以用于信号传输
- 集成自举功能
- 过流关断
- 内置NTC热敏电阻，用于温度监控
- 所有通道均具有欠压闭锁功能
- 低侧发射极引脚可用于所有相电流监控（开路发射极）
- 防跨导
- 受保护状态下所有6个开关均闭合
- 可编程故障清除定时和使能输入
- 端子无铅电镀；符合RoHS指令
应用
- 风扇驱动装置和HVAC用有源滤波器、泵以及低功耗电机驱动器（GPI、伺服驱动器）
相关产品
Infineon Technologies CIPOS™智能功率模块
一组高度集成、紧凑的功率模块，设计用于驱动电机。
开发工具
Infineon Technologies EVAL-M1-IM818-A CIPOS™ Maxi IPM评估板
完整评估平台，基于三相CIPOS™ Maxi智能电源模块 (IPM)。
