Infineon Technologies CoolSET™固定频率加集成电源IC
英飞凌 CoolSET™ 固定频率增强型集成电源IC针对级联配置中的离线开关模式电源进行了优化。CoolSET封装内有两个独立的芯片：一个是控制器芯片，另一个是700V/800V/950V CoolMOS™ 芯片。级联配置有助于实现快速启动。通过软栅极驱动和频率抖动操作降低频率，可降低EMI干扰，提高效率。可选择进入和退出待机功率ABM可实现待机模式下的灵活性和超低功耗，输出电压纹波小且可控。
这些组件的IC电源工作范围为10.0V至32.0V，功耗更低。众多保护功能可在故障情况下为电源系统提供支持。所有这些特性使CoolSET第5代固定频率增强型系列成为出色的集成功率级固定频率反激和降压转换器。
特性
- 采用DIP-7封装的集成式700V/800V/950V雪崩坚固CoolMOS超级结
- 主动突发模式，可选择进入和退出待机功率，以达到<>
- 降低频率，提高系统整体效率
- 通过级联配置实现快速启动
- 频率抖动和软栅极驱动，实现低EMI
- 集成误差放大器，支持非隔离反激式和降压拓扑结构中的直接反馈
- 提高引脚额定电压，方便系统设计
- 全面保护，大多数保护功能处于自动重启模式
- 可选择过热保护阈值
- 支持隔离和非隔离反激式和降压拓扑结构
- 高达41W的功率输出（85VAC 至300VAC时）
- 最大开关频率分别为65kHz和100kHz
- 典型输出：15V
- 与之前的第5代系列产品的引脚兼容
- 无铅电镀、无卤素模具化合物，符合RoHS规范
应用
- 用于家用电器/大型家用电器、电视、电脑/服务器和智能电表的辅助电源
- 蓝光播放器、机顶盒和LCD/LED显示器

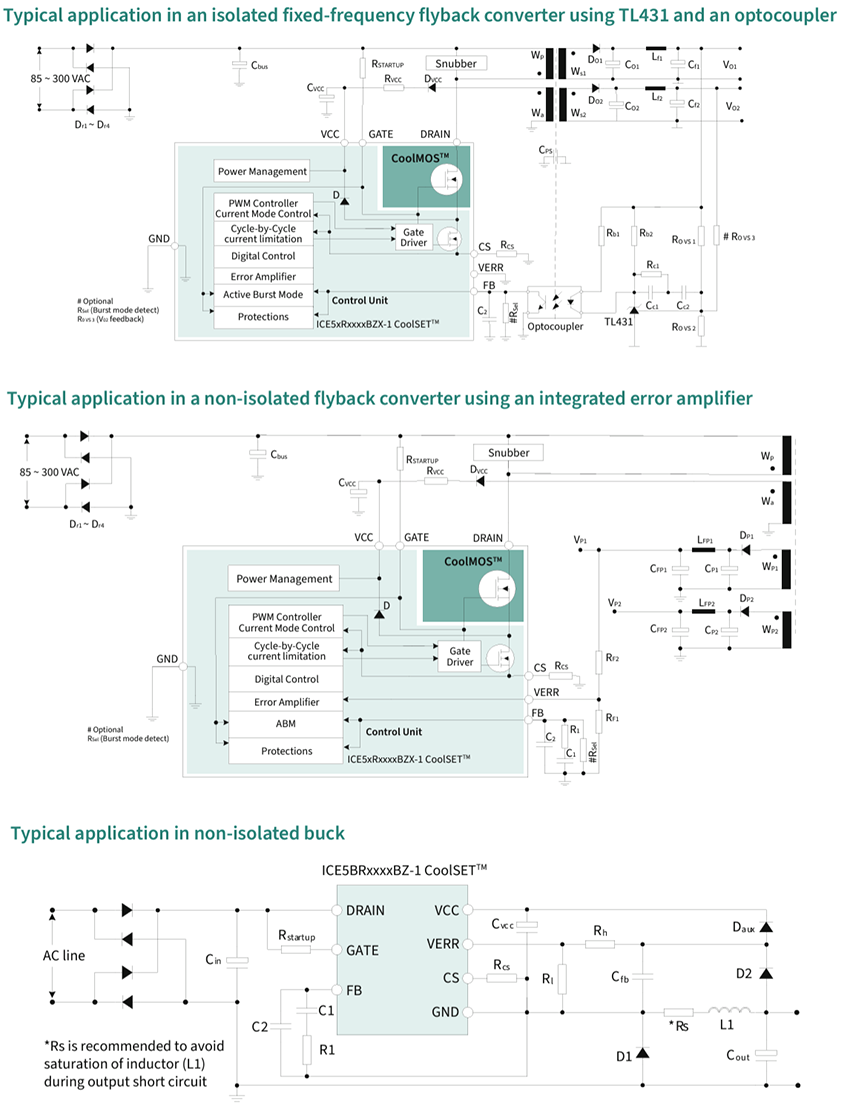

典型应用
框图
发布日期: 2025-01-14
| 更新日期: 2025-09-24
