Infineon Technologies CYPD3176 EZ-PD™ BCR-PLUS控制器

英飞凌科技CYPD3176 EZ-PD™ BCR-PLUS USB Type-C™端口控制器是高度集成的预编程器件，包含在圆柱形连接器替代 (BCR) 系列中。CYPD3176支持具有或不具有USB数据功能的端口。CYPD3176控制器设计用于采用传统圆柱形连接器（高达100W）或USB micro-B的电子产品。这些应用包括无人机、智能扬声器、电动工具和其他可充电设备。

英飞凌CYPD3176 EZ-PD BCR-PLUS控制器符合更新的USB Type-C和USB供电 (PD) 标准。器件可以快速从通过圆柱形连接器供电转换为通过USB-C™供电，仅需少量外部元件，无需额外固件开发。CYPD3176具有预编程固件和功能。

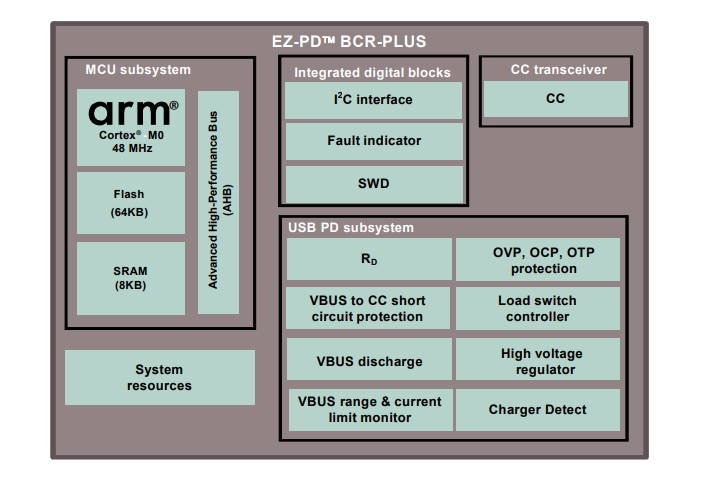

CYPD3176高度集成了完整的USB Type-C收发器、USB PD策略管理器、软启动负载开关控制器、USB Type-C端口所需的所有终端电阻以及系统级ESD保护。

CYPD3176 EZ-PD BCR-PLUS控制器采用24引脚QFN封装。

特性

USB Type-C和USB-PD支持
- 支持USB PD3.0 2.0版规范，包括可编程电源模式
- 支持一个USB Type-C端口
传统充电
- 当连接到USB Type-A端口时，支持传统充电或Type-C 5V运行
- 支持BC1.2、Apple、AFC、QC 2.0等传统充电协议
系统级故障保护
- VBUS到CC短路保护
- 片上过压保护 (OVP)、过流保护 (OCP)、过热保护 (OTP)
功率
- 3.0V至24.5V工作电压（30V容差）
- 集成VBUS负载开关栅极驱动器，具有浪涌电流控制功能

固件
- 通过I²C引导加载程序以及SWD接口提供固件更新
- 基于CCG UFP主机处理器接口 (HPI) 的灌电流PPS支持
系统级ESD保护
- 在CC、VBUS_IN_DIS、DC_OUT_DIS、D+、D–,、HPI_SDA和HPI_SCL引脚上
- ±8kV接触放电和±15kV气隙放电，符合IEC61000-4-2 4C级标准
封装
- 24引脚QFN封装
- 支持扩展工业温度范围（–40°C至+105°C）
