Infineon Technologies CYPD3178 EZ-PD™ BCR-LITE控制器

英飞凌科技CYPD3178 EZ-PD™ BCR-LITE控制器可高度集成到预编程控制器中，作为圆柱形连接器替代 (BCR) 系列的一部分。该器件设计用于支持具有或不具有USB数据功能的端口。CYPD3178设计用于具有传统圆柱形连接器或USB micro-B连接器的电子设备。这些设备包括无人机、智能扬声器、电动工具和其他可充电设备。

英飞凌CYPD3178 EZ-PD BCR-LITE控制器采用现行USB Type-C™标准。因此，用户可以快速转换通过圆柱形连接器供电的设备，通过 USB-C™连接器供电，仅需极少外部元件，无需进行额外固件开发。

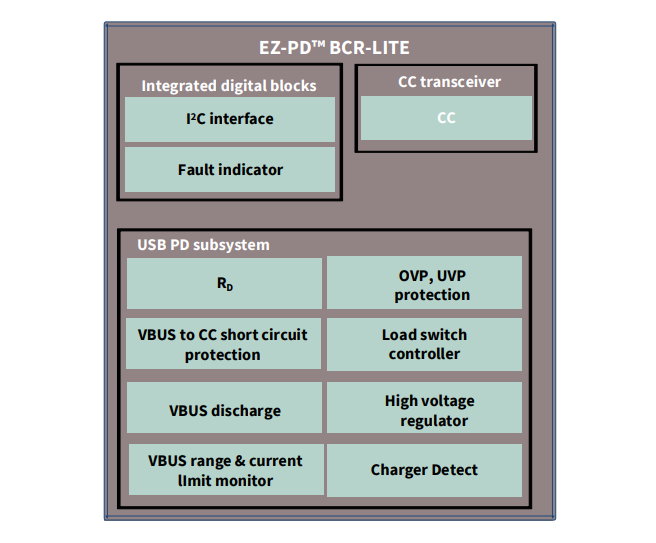

CYPD3178 EZ-PD BCR-LITE是高度集成的，集成了完整的USB Type-C收发器、软启动负载开关控制器、USB Type-C端口所需的所有终端电阻，以及系统级ESD保护。

CYPD3178控制器采用24引脚QFN封装。

特性

USB Type-C支持
- 支持一个USB Type-C端口，具有5V、3A灌电流能力
传统充电
- 当连接到USB Type-A端口时，支持传统充电或Type-C 5V运行
- 支持BC1.2、Apple、AFC、QC 2.0等传统充电协议
- 支持使用D+/D–的VBUS >5V（总功率>15W）协商
系统级故障保护
- VBUS到CC短路保护
- 片上过压保护 (OVP)
功率
- 3.0V至24.5V工作电压（30V容差）
- 集成VBUS负载开关栅极驱动器，具有浪涌电流控制功能

可配置性
- 基于I²C的主机处理器接口 (HPI)，用于动态配置和报告
系统级ESD保护
- 在CC、VBUS_IN_DIS、DC_OUT_DIS、D+、D–,、HPI_SDA和HPI_SCL引脚上
- ±8kV接触放电和±15kV气隙放电，符合IEC61000-4-2 4C级标准
封装
- 24引脚QFN封装
- 支持扩展工业温度范围（–40°C至+105°C）
