Infineon Technologies EconoPIM™ 2和3模块
英飞凌科技EconoPIM™ 2和3模块是集成解决方案，设计用于通用逆变器。EconoPIM系列开发实现经济紧凑的设计以及简单可靠的安装。
英飞凌EconoPIM 2和3模块均集成了一个整流器桥、一个制动斩波器和一个逆变器级。提供EconoPIM和EconoPACK系列可选。Econo外壳包括一个用于优化散热的铜基板，并设有热敏电阻 (NTC)。
Econo模块可采用可焊接引脚或PressFIT引脚，越来越多的Econo模块采用预涂TIM。特定的Econo模块具有集成分流器，可实现准确、经济的电流检测。
EconoPIM 2和3模块采用平面IGBT芯片技术标准，可实现低开关损耗、饱和电压和高开关频率。此外，该器件还具有经过优化的IGBT4 (650V/1200V/1700V)。
特性
- 将整流器桥、制动斩波器、逆变器级和NTC集成在一个封装中，节省系统成本
- 采用可定制封装，灵活性高（可根据客户需求调整引脚位置和拓扑）
- 多种拓扑、电压 (600V-1700V) 和电流 (15A-150A)，可用于多种平台战略应用
- 功率密度Trenchstop™ IGBT4技术，Tvjop=150°C ，功率密度高于Trenchstop™ IGBT3，实现紧凑型逆变器设计
- 预涂热界面材料 (TIM)，与标准模块相比，输出功率更高，使用寿命更长
- 符合RoHS指令的成熟外壳概念，实现高可用性
- PressFIT用于主端子和辅助端子，减少安装工作量
应用
- 驱动器
- 空调
- UPS
相关产品
Infineon Technologies EconoPACK™ 4功率模块
采用坚固的机械设计，以及超声波焊接和注塑螺栓连接端子。
Infineon Technologies EconoDUAL™ 3 Econo功率模块
支持100A至600A的电流范围和600V/650V/1200V和1700V的电压。
Infineon Technologies 带集成分流电阻器的EconoDUAL™ 3模块
用于交流电流监测，并为优化整体系统成本提供了一种有效方法。
视频

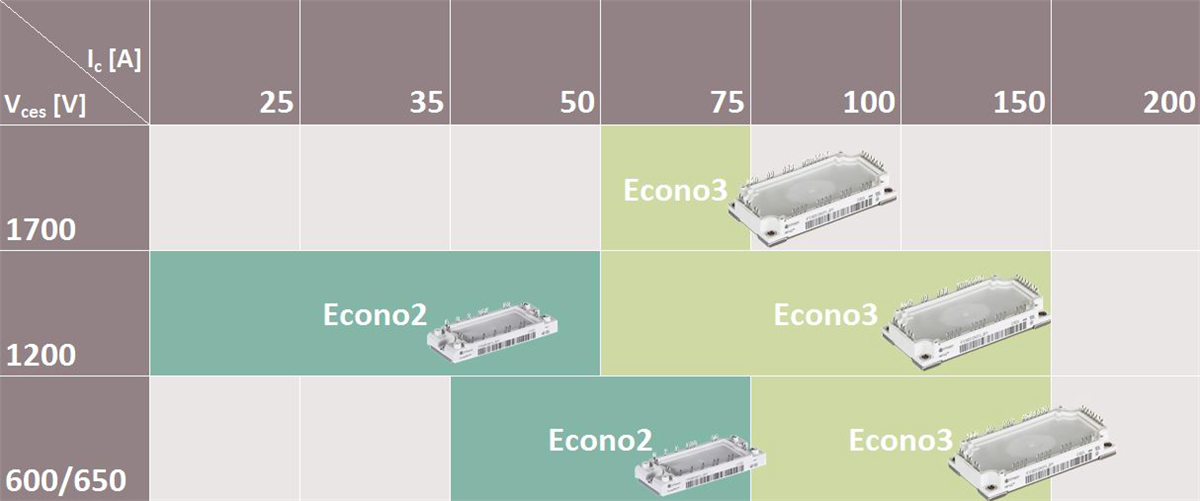

概述

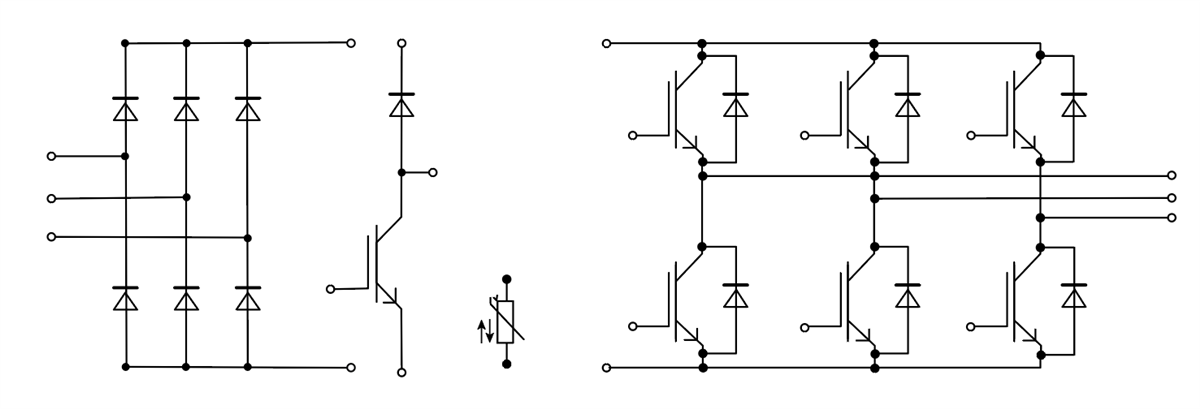

拓扑
