Infineon Technologies EVAL_PMG1_B1_DRP套件
英飞凌科技 (Infineon Technologies) EVAL_PMG1_B1_DRP套件设计用于EZ-PD™ PMG1-B1 USB供电 (PD) 微控制器 (MCU)，集成了降压－升压电池充电器。EZ-PD PMG1-B1设计用于通过USB Type-C™ 端口灌或拉电源且需要MCU才能应用产品特性的电池供电应用。支持的应用包括无绳电动工具充电器、无线扬声器和便携式电子产品。
英飞凌EVAL_PMG1_B1_DRP套件可用于灌电流高达100W（20V时为5A）和拉电流高达27W（9V时为3A）。此外，该套件可用于为2至5-cell电池充电，能够根据客户需求定制电池充电算法。
特性
- 支持高达100W的USB-C PD 3.1规范
- MCU、闪存、DCDC降压－升压
- 电池充电控制器
- 高压保护电路
- 可针对多种标准编程
- 根据多种标准定制
- 高度可配置的增值特性
- 支持2S到5S电池
- 支持多种应用的SDK
- USB Type-C PD接收器、USB Type-C PD DRP
- 电池充电
应用
- 工业和消费类BMS
- 智能扬声器设计
- 真空吸尘器
- 非堆叠BMS解决方案
- 英飞凌的低功耗专用解决方案
套件内容
- EVAL_PMG1_B1_DRP套件板
- 快速入门指南
必要设备
- USB Type-C电源适配器，可通过USB Type-C端口供电
- 电子标记USB Type-C电缆（如果USB Type-C电源适配器尚未提供），用于将USB Type-C电源适配器连接到EVAL_PMG1_B1_DRP套件上的USB Type-C插座
- 2至5-cell锂离子电池，可使用EVAL_PMG1_B1_DRP套件充电
- 万用表和其他测量设备
- 3mm平头螺丝刀
相关产品
Infineon Technologies EZ-PD™ PMG1-B1 USB Type-C™高压MCU
高集成度单端口USB Type-C™ PD解决方案，集成了降压-升压控制器。
Infineon Technologies OptiMOS™ 5功率MOSFET
既提升了系统效率又降低了系统成本。
Infineon Technologies OptiMOS™ 6功率MOSFET
先进的下一代创新性器件，性能极为出色。

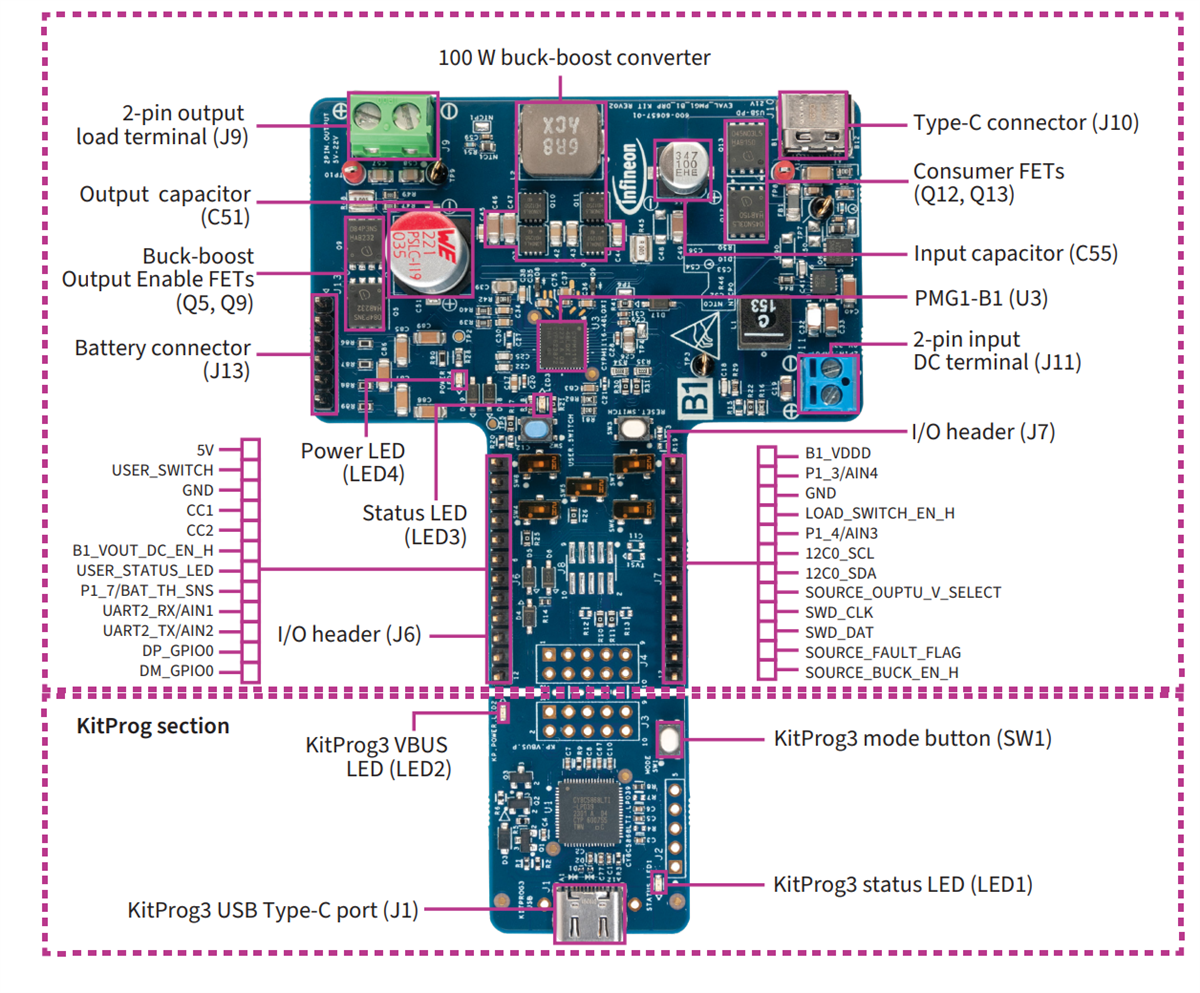

概述
框图
