Infineon Technologies EZ-PD™ CMG2 USB-C EMCA 控制器（带 EPR）

英飞凌科技EZ-PD™ CMG2 USB-C EMCA控制器具有扩展功率范围 (EPR) 功能，符合USB Type-C™和供电（PD™）标准，适用于电子标记的Type-C雷雳和非雷雳无源电缆应用。  EZ-PD™ CMG2集成了一个完整的Type-C收发器，包括VCONN引脚上的RA终端电阻以及VCONN和CC引脚上的VBUS短路保护。该控制器还包括47字节存储，用于配置厂商、器件和电缆特定配置数据。EZ-PD™ CMG2设计用于通过电缆上的一个或两个电子标记芯片进行无源EMCA实施。

特性

  • Type-C支持和USB-PD支持
    • 支持USB供电规范修订版3.1、v1.4和USB Type-C规范修订版2.1（包括支持修订后的最低 VCONN工作电压 3V）
    • 支持USB4、TBT4和扩展功率范围（EPR）PD协议
    • 在CC、VCONN1 和 VCONN2引脚上集成高压保护，以防止Type-C连接器上的VBUS引脚意外短路，电压高达54V
    • Type-C接口可编程的47字节存储，用于存储供应商、设备和电缆特定的配置数据
    • VCONN1和VCONN2上的端接电阻R A
    • 支持RA弱化以降低功耗
    • 支持通过一个或两个控制器进行电子标记无源电缆实施
    • 最高支持240W (48V/5A)功率
  • 集成振荡器，无需外部时钟
  • 电源
    • 工作电源电压：2.7V至5.5V
    • 1.7mA 典型值，用于睡眠
  • 系统级静电放电 (ESD) 保护
    • CC、VCONN1和VCONN2引脚上
    • ±8kV接触放电和±15kV气隙放电，符合IEC61000-4-2 4C级标准
  • 封装
    • 9焊球WLCSP
    • 支持工业 温度范围：-40°C到+85°C
    • 湿度灵敏性等级 (MSL) 1级

应用

  • EPR USB-C无源电缆
  • USB4和Thunderbolt USB-C无源电缆
  • EMCA
  • 移动电源适配器
  • PC电源适配器
  • 移动电源
  • 车载充电器

规范

  • 2.7V至5.5V电源输入电压
  • 1.8V 典型 输出电压（用于 芯体 逻辑)
  • 7.5mA最大有效电流，5mA典型值
  • 3.0mA最大睡眠模式电流，1.7mA典型值
  • 0.8kΩ至1.2kΩ电源线端接范围，典型值为 1kΩ
  • 禁用0.2MΩ 最小电源线端接，0.7MΩ（典型值）
  • +260°C 最高峰值温度持续 30 秒

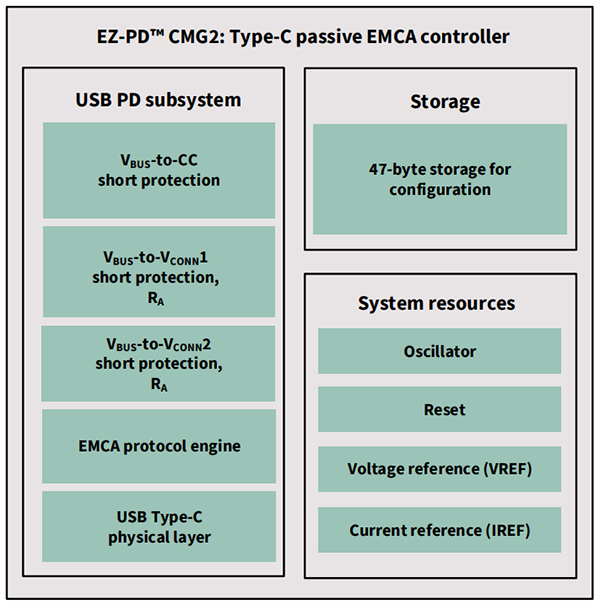

逻辑框图

框图 - Infineon Technologies EZ-PD™ CMG2 USB-C EMCA 控制器（带 EPR）
发布日期: 2023-07-27 | 更新日期: 2023-10-26
