Infineon Technologies MOTIX™ IMD70xA控制器和栅极驱动器

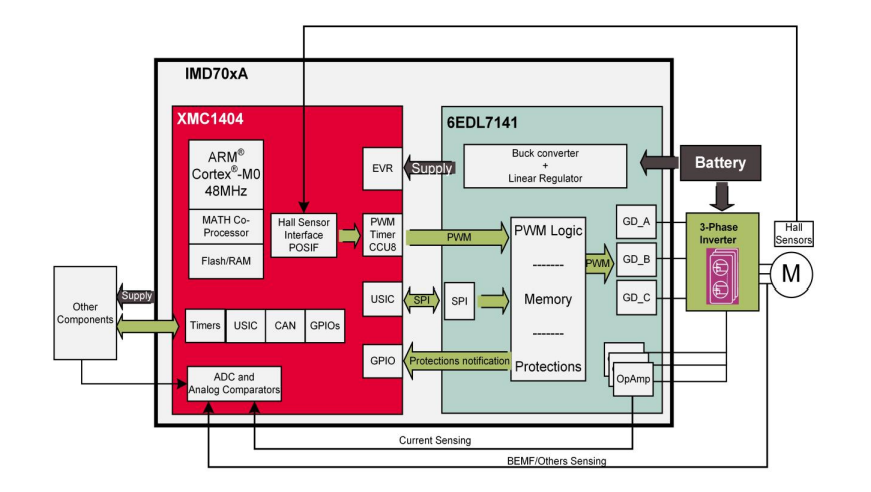

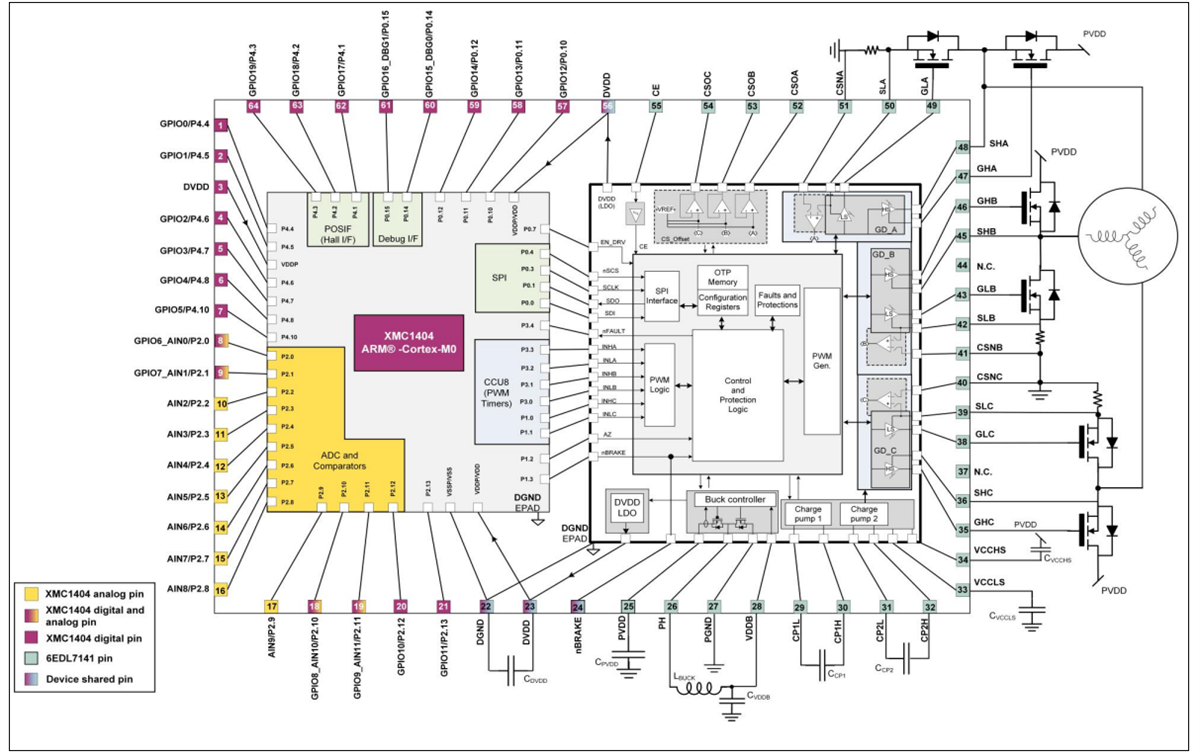

英飞凌科技MOTIX™ IMD70xA BLDC集成控制器和智能三相栅极驱动器集成了完全可编程的XMC1404 ARM® Cortex®-M0微控制器和6EDL7141 60V三相智能栅极驱动器（带电源）。XMC1404与6EDL7141支持超紧凑型设计，用于驱动高达60V的应用。该设计包括系统所需的完整电源（同步降压转换器和LDO）、三个电流检测放大器、保护以及一组可根据特定需求进行调整的出色配置。

XMC1404微控制器具有专用特性，可改善电机驱动控制功能。这些特性包括MATH协处理器，频率为96MHz的硬件单元时钟，g该时钟可增强分频和三角函数的计算，例如“Arctan”，通常用于PMSM磁场定向控制。此外，XMC1404还传承了XMC4000系列 (ARM® Cortex- M4) 的大部分高端外设，例如PWM定时器CCU8和CCU4、位置接口 (POSIF) 或串行通信模块，包括CAN，确保同类最佳的控制。

6EDL7141智能栅极驱动器一侧提供灵活的栅极驱动方案，而另一侧提供必要的稳健性和保护功能，以避免要求苛刻的驱动系统出现故障。将栅极驱动器输出置于战略性位置，以便在电源电路中采用布局实践。

英飞凌科技MOTIX IMD70xA BLDC集成控制器可耐受高达90V电压，提高了驱动应用、逆变器、电机和电源相关引脚的稳健性。电机相关引脚可耐受低至-8V的负电压瞬变而不影响功能，从而加快逆变器MOSFET的开关速度，降低开关损耗。
