Infineon Technologies ISOFACE™电流高侧开关
Infineon ISO2H823V ISOFACE™电流隔离式高侧开关为工业控制应用的诊断建立新标准。ISO2H823V具有集成的2.5kV电流隔离，因此符合IEC 61131-2增强型隔离的要求。8个通道中的每个通道均具有5倍诊断监控功能，包括开路负载（活动模式驱动器打开，非活动模式驱动器关闭）、VBB短路、过流（=GND短路）和过热。
特性
- 兼容接口3.3V CMOS操作
- 并行/串行µC接口
- 集成诊断：
- 5种不同类型，用于每个输出通道的诊断反馈
- 全局5种类型的诊断反馈
- 共模输出禁用引脚
- 常见错误指示引脚
- 通过重新同步实现高侧开关的低抖动打开和关闭
- 高共模瞬态抗扰度
- 有源输出电流限制，用于短路保护
- 反向输出电压保护
- 欠压关断，带自动重启和磁滞
- 集成钳位，每通道开关电感负载高达150mJ能量
- 具有自动重启功能的每通道热关断和诊断
- VBB范围为11V至35V，设计用于24V系统
应用
- 用于工业应用的隔离式开关：
- PLC、分布式控制系统、工业PC和机器人
- 各类电阻、电感或电容性负载
- µController兼容电源开关，用于24V DC应用
- 用于电磁阀、继电器和电阻负载的驱动器

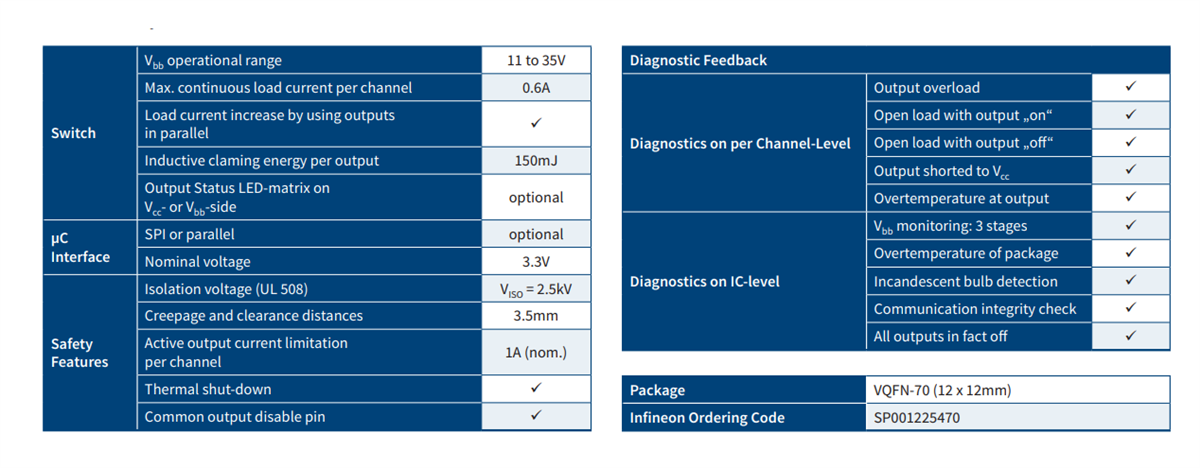

主要功能概述

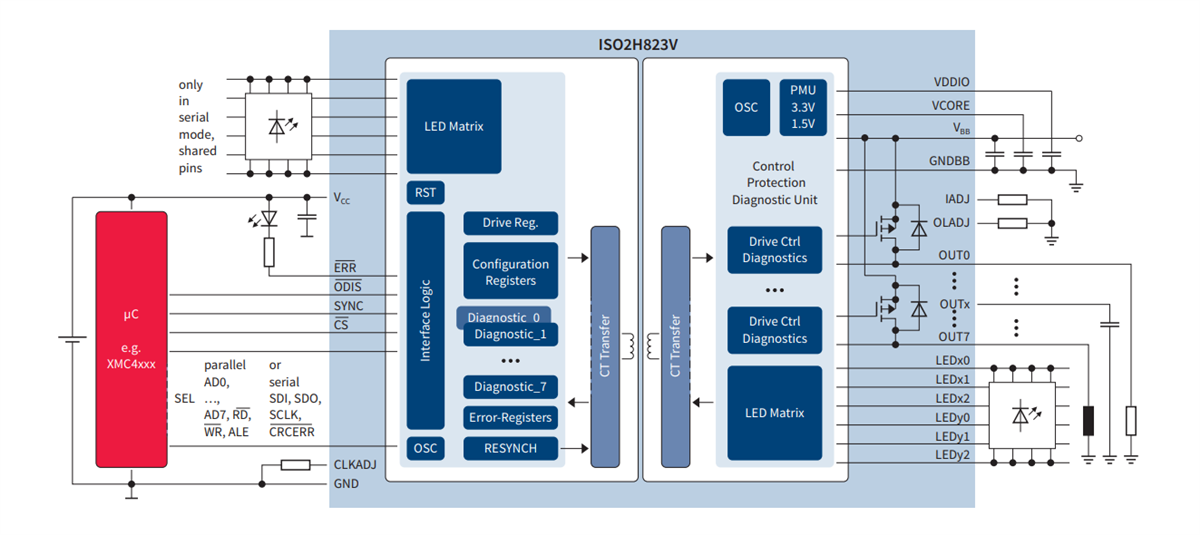

典型应用
Additional Resources
Development Tools
Infineon Technologies ISO2H823V2.5评估板
一个用于评估ISO2H823V性能的平台，采用PG-VQFN70-2封装。
Infineon Technologies EVAL_ISO2H823V2.5_B 评估板
用于评估ISOFACE™ ISO2H823V2.5电隔离式8通道高侧开关。
发布日期: 2019-12-10
| 更新日期: 2024-02-09
