Infineon Technologies 隔离式栅极驱动器
英飞凌隔离式栅极驱动器采用磁耦合无芯变压器（CT）技术，可跨电流隔离传输信号。这些驱动器提供基本功能、增强型隔离、通过UL 1577和VDE 0884认证的产品。此隔离支持非常大的电压波动（例如 ±1200V）。这些隔离式驱动器集成了MOSFET、IGBT、IGBT模块、SiC MOSFET和GaN HEMT驱动的最重要特性和参数。
英飞凌EiceDRIVER™产品符合工业级和车规级标准。根据电源开关类型和应用，艾斯德电流隔离栅极驱动器IC提供短路保护、精确输入滤波器，具有100kV/μs扩展CMTI能力。此外，该器件还具有有源米勒钳位、DESAT保护、宽输出侧电源范围、负栅极电压能力、软关断、两级关断和强大的稳健性。该电隔离栅极驱动器IC可提供高达10A的强劲栅极驱动电流，从而实现出色的功率开关效率。
英飞凌EiceDRIVER 1ED Compact系列单通道隔离式栅极驱动器具有米勒钳位或独立输出，是功能最丰富、最简约的隔离式栅极驱动器IC系列。该系列具有有源米勒钳位、独立输出、有源关断和短路钳位，采用DSO-8 150mil和300mil封装。非常适合用于驱动CoolSiC SiC MOSFET，具有100kV/µs CMTI、100ns传播延迟、最高40V输出电源电压以及高达10A的输出电流。
英飞凌EiceDRIVER增强型系列包括1ED/2ED-F2、1ED-SRC、2ED-FI等带DESAT和米勒钳位的隔离式栅极驱动器，涵盖单通道和双通道隔离式栅极驱动器。此系列器件具有DESAT、米勒钳位、软关断、两级关断和宽输出电源范围（高达40V），非常适合用于驱动CoolSiC SiC MOSFET。
特性
- 轨到轨峰值输出电流：高达10A（典型值）
- 精确DESAT保护和有源米勒钳位
- ≥100kV/µs CMTI和短传播延迟
- 短路钳位和有源关断
- 精确的动态栅极电流控制（压摆率控制1ED-SRC）
- 软关闭和两级关闭
- 独立的拉灌电流输出
- 负电压和正电压瞬变抑制
- 适合在高环境温度下工作
- 采用300mil宽体封装（爬电距离为8mm)、DSO-8 150mil封装和5x5mm LGA封装
隔离式栅极驱动器应用
应用
- 汽车
- 太阳能电池组列逆变器
- 电动汽车充电
- 通用逆变器和工业驱动器
- 商用空调 (CAC)
- 电感加热电器
- UPS系统
- 服务器和电信系统 (SMPS) 用电源
- 直流-直流电信砖转换器
- 多级拓扑

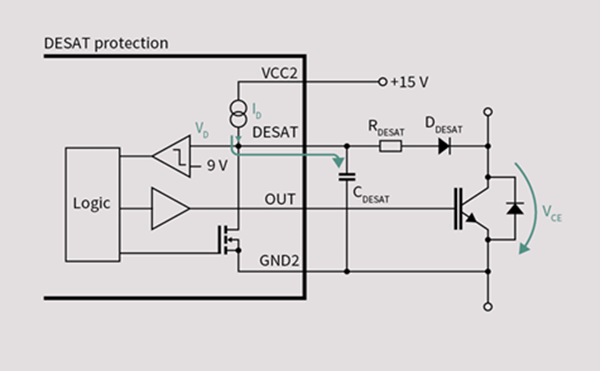

电路图
开发工具
Infineon Technologies REF-AIRCON-C302A-IM564参考设计套件
经过优化的参考设计，适合用于220V空调应用。
Infineon Technologies EVAL-1ED020I12-B2评估板
设计用于演示1ED020I12-B2 IGBT栅极驱动器的功能和主要特性。
Infineon Technologies EVAL-1EDI60I12AF评估板
用于评估1EDI60I12AF，1EDI60I12AF是两个1200V单通道无芯变压器。
Infineon Technologies EVAL_800W_PSU_4P_C7评估板
一款用于对服务器应用进行外形、适用性和功能测试的平台。
Infineon Technologies EVAL-2ED020I12-F2评估板
用于评估2ED020I12-F2电隔离双通道IGBT驱动器IC的功能。
Infineon Technologies EVAL1ED44175N01B适配器板
设计用于测试1ED44175N01B – EiceDRIVER™ 25V低侧栅极驱动器。
Infineon Technologies EVAL-1ED44173N01B适配器板
能够评估开关模式应用中1ED44173N01B MOSFET栅极驱动器。
