Infineon Technologies SHIELD_TLE9185 评估板
英飞凌SHIELD_TLE9185评估板是MOTIX ™ BLDC电机控制扩展板和评估板，带有TLE9185QX驱动器IC，电压范围为5.5V至28V。 TLE9185QX驱动器IC的主要功能包括5V低压差稳压器、用于BDLC电机控制的三个半桥、一个电流检测放大器和一个32位SPI接口。 这些设备具有诊断和监控功能，可通过5.0V微控制器运行。
英飞凌SHIELD_TLE9185评估板为客户的实验室评估提供了快速评估解决方案。这些电路板提供了独特的二合一解决方案，可通过 µIO记忆棒与计算机连接，通过在英飞凌开发人员中心创建的 ConfigWizard（图形用户界面）评估各项功能。此外，该评估板还具有Arduino Shield接口，可实现快速原型设计。
特性
- 附带一个BLDC电机控制IC
- 带GUI和Arduino接口的二合一电路板，用于评估和进行快速原型设计
- 5.5V至28V的工作电压范围，兼容5V逻辑输入
- 集成反极性保护功能，带板载EMC滤波器
- 三个集成半桥MOSFET（二合一MOSFET封装）
- 输出电压范围：4.9 V至5.1 V
- 睡眠模式下静态电流极低
- 5mΩ低侧电流检测
- 由集成高侧开关驱动的大功率RGB led
- 板载反向EMF检测电路和霍尔传感器连接器
- 提供Arduino示例代码
- 符合汽车标准
应用
- 风扇
- 泵
- 天窗模块
- 分动箱
概念

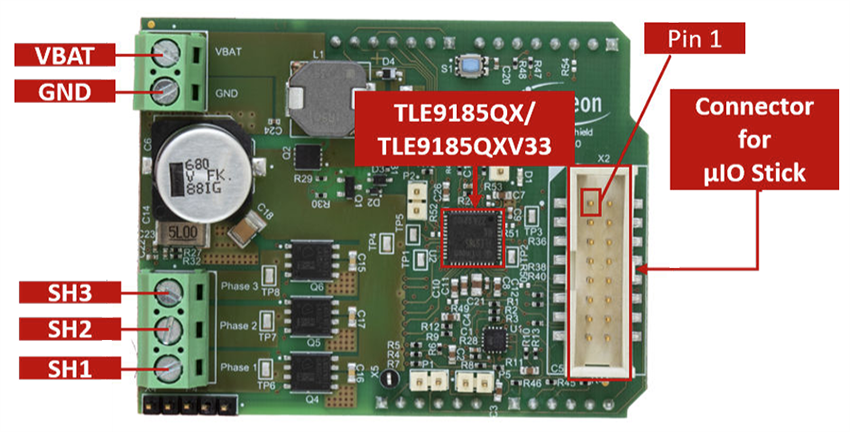

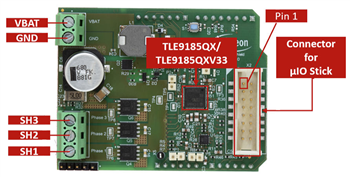

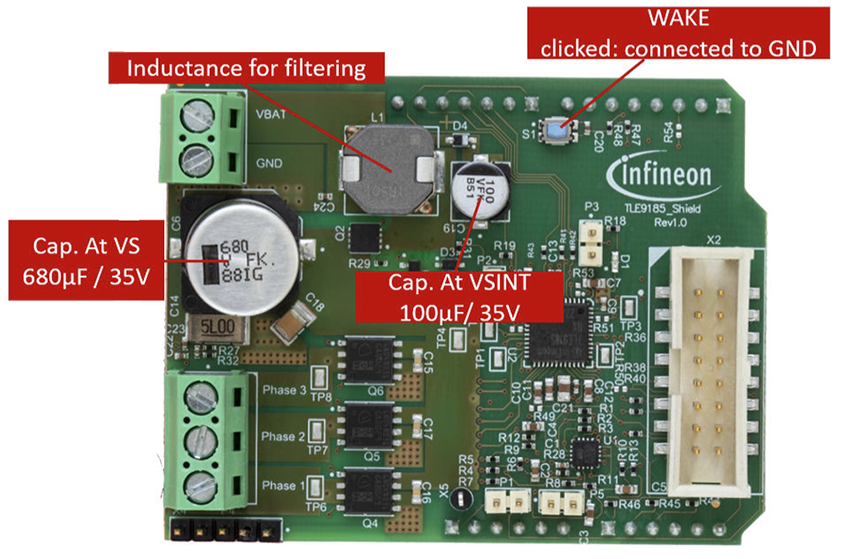

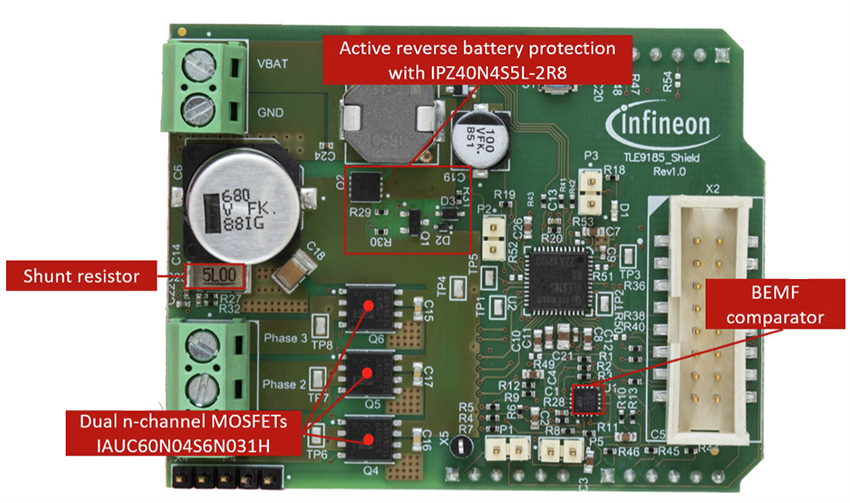

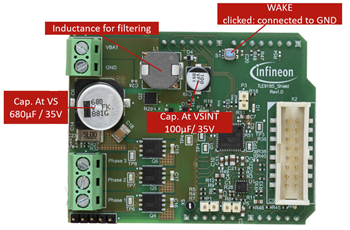

概述
跳线设置
开发工具
Infineon Technologies µIO-Stick
在运行时通过PC控制Infineon电路板/套件。
