Infineon Technologies TLD5191HB2W_EVAL评估板
英飞凌科技 (Infineon Technologies) TLD5191HB2W_EVAL评估板是用于TLD5191ES同步MOSFET半桥直流-直流控制器的评估平台。该评估板采用大功率、高效降压-升压架构和慢速开关配置，可在不同负载条件之间切换。TLD5191HB2W_EVAL评估板是一款EMC优化型器件，具有恒定输出电流（LED驱动器）。得益于高效率和低EMI辐射，该评估板可实现紧凑设计。TLD5191HB2W_EVAL评估板的电源电压范围为6V至35V，输出电压范围为6.2V至23.6V。该板用于汽车、大功率LED驱动以及2-wheeler外部照明应用。
特性
- 恒定输出电流（LED驱动器）
- 大功率、高效降压-升压架构
- 慢速开关配置，可在不同负载条件之间切换
- EMC优化器件：扩频（始终打开 (ON)）
- 由于高效率，可实现紧凑型设计
- 更低的EMI辐射
- 具有可靠的保护功能，可轻松诊断负载
规范
- 输出电流范围：150mA至1000mA（LED驱动器模式，通过改变RSHO，高达6A）
- 输出电压范围：6.2V至23.6V
- 输入电压范围：6.2V至35V
- 典型开关频率：385kHz
应用
- 汽车或两轮车外部照明（全LED前照灯组件（近光灯、远光灯、矩阵灯和像素灯））
- 专门设计用于驱动汽车应用中的大功率LED
PCB布局

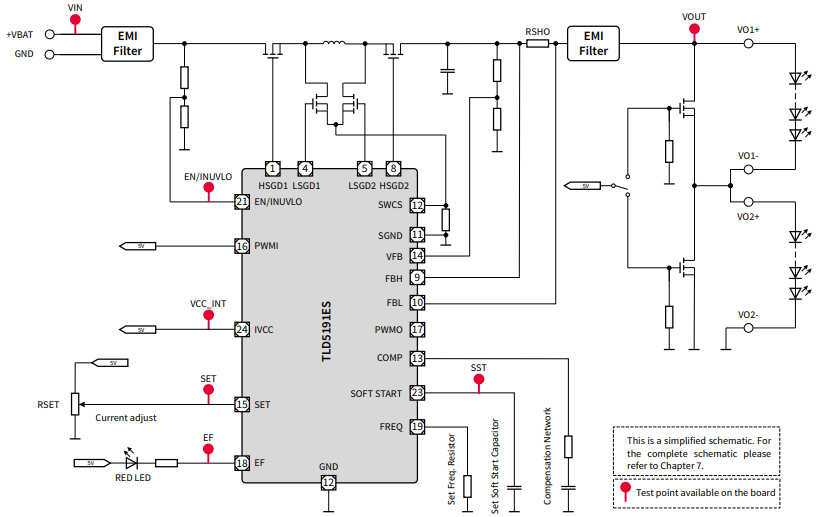

简化示意图
其他资源
发布日期: 2023-11-15
| 更新日期: 2024-01-02
