Infineon Technologies TLE4972 XENSIV™磁性无芯电流传感器
英飞凌科技TLE4972 XENSIV™ 磁性无芯电流传感器集成了一个与测量电流成正比的模拟传感器信号和两个快速过流检测引脚。TLE4972采用差分测量原理，可耐受杂散场，非常适合用于电流EMC易用测量。
得益于专有的数字应力和温度补偿及强大的霍尔技术，英飞凌TLE4972数字辅助的模拟器件可在整个温度和使用寿命范围内提供出色的稳定性。磁性传感器的无芯传感器设计可避免饱和和迟滞等不利影响，这些影响通常来自使用铁芯获得磁通密度的传感器。
根据AEC Q100和ISO 26262安全元件标准，该传感器在不依赖环境的情况下符合最高至ASIL B的安全要求。这些要求支持牵引逆变器和电池主开关等安全关键型应用。

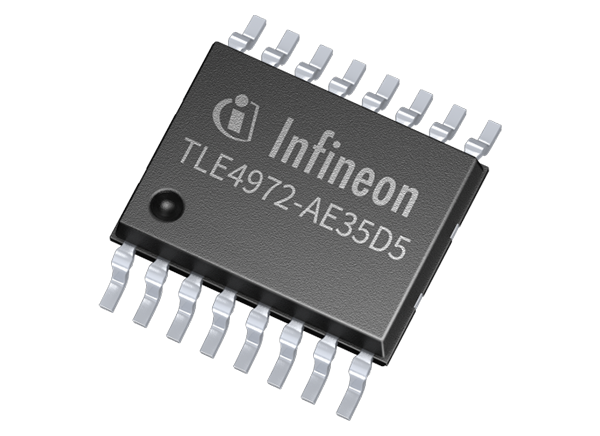

该传感器采用PG-TDSO-16封装，适合用于48 V和高压应用，这得益于其外部电流轨设计。
特性
- 高精度、可扩展的直流和交流电流检测
- 在整个温度和使用寿命范围内具有极低的灵敏度误差
- 在整个温度和使用寿命范围内具有出色的失调稳定性
- 高带宽提供了快速响应时间和低相位延迟
- 差分传感器原理确保了出色的杂散磁场抑制
- 两个具有可配置阈值的独立快速过流检测(OCD)引脚可实现电源电路的快速保护机制（0.7μs典型值）
- 满量程高达31mT，适用于大电流应用
- 小尺寸可实现低插入电阻和较低的功率损耗
- 可配置模拟输出工作模式（全差分、半差分或单端、单向和双向的具或不具比例性）
- 电源电压：3.1V至3.5V
- 符号ISO 26262安全元件超出上下文高达ASIL B的安全要求
- 不同的封装解决方案为不同的接线方案实现最佳的系统集成
应用
- 车用电气传动
- 辅助驱动器
- 电流监控
- 过载和过流检测
- 汽车动力总成
- 电池主开关
- 板载充电器

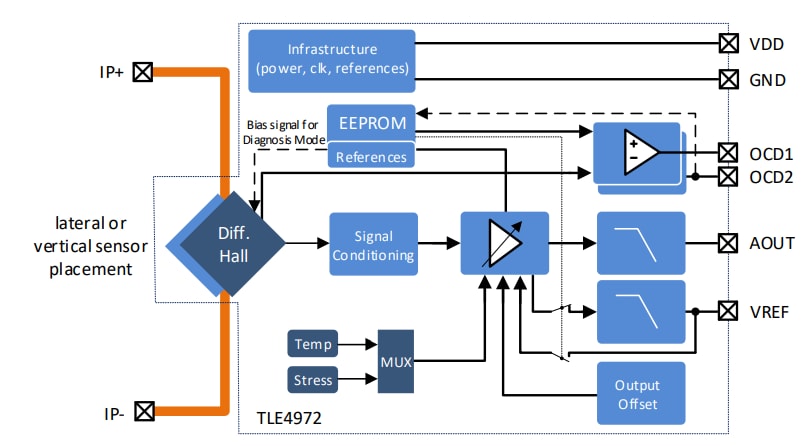

框图
相关电路板
Infineon Technologies R 48V BATT SWITCH10参考板
演示汽车48V电池高达300A的空气冷却大电流保护开关。
Infineon Technologies R 12V PDU SWITCH20演示板
包括过流/I-t电线保护和用于启动电子控制单元的预充电路径。
