Infineon Technologies TLE4999C8可编程霍尔传感器
英飞凌科技TLE4999C8可编程霍尔传感器设有双通道，具有支持总线的数字Short-PWM-Code (SPC) 接口。TLE4999C8上的两个通道均集成在芯片中的一个裸片上。高度精确的测量通道（主通道和子通道）可用于系统级的可靠性检查，从而实现较大诊断覆盖范围。
英飞凌科技TLE4999C8可编程霍尔传感器在宽温度范围和使用寿命内具有最高精度。通过集成的数字温度和应力补偿实现了这一点。
特性
- 在一个芯片上集成了两个高精度冗余霍尔测量通道（主通道和子通道）
- 按照ISO 26262（2011年第一版）安全元件标准开发，符合高达ASIL D级安全要求
- 主信号和子信号系统级的可靠性检查，实现较大诊断覆盖范围
- 快速数字SPC接口，在500µs内传输主信号和子信号的最短单元时间为0.5µs
- 总线功能，一条数据线上多达4个传感器IC
- 可选12/14/16位输出信号，受CRC和滚动计数器保护
- 薄型8引脚SMD单传感器封装
- 汽车工作温度范围：-40°C至125°C
- 数字温度和应力补偿
- 反向极性和过压保护，用于VDD、GND和OUT引脚
- 主通道和子通道可在EEPROM中独立编程
- 多点校准，最多9点
- 框架支架机制
- 输出引脚上的单线SII编程接口
- 2个16位用户可配置ID（EEPROM内）
应用
- 稳健替代电位器
- 具有最高精度要求的汽车和工业应用中的线性和角度位置检测
- 安全
- 踏板位置
- 节气门位置
- 转向转矩检测

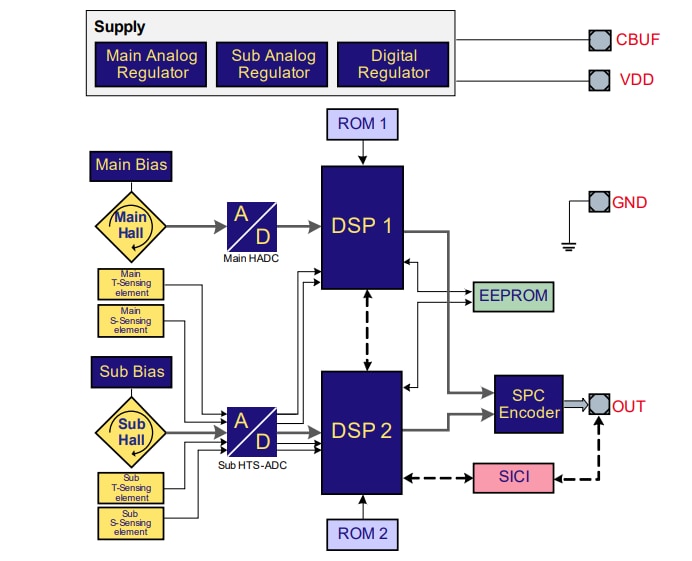

框图
发布日期: 2021-01-27
| 更新日期: 2022-03-11
