Infineon Technologies TLE5014基于GMR的角度传感器
Infineon Technologies TLE5014基于巨磁阻 (GMR) 的角度传感器侧重于转向角传感器，设计用于汽车应用的角度位置检测。这些传感器具有集成磁场感应、EEPROM、360°角度测量、高电压和反向极性功能等特性。TLE5014传感器在整个温度范围和使用寿命内的角度误差低至小于1°。这些传感器有符合ISO26262 ASIL C标准的单芯片版本以及符合ISO26262 ASIL D标准的双芯片版本。
这些传感器可通过其可编程EEPROM接口适应任何类型的应用设置。这些产品预先配置和预先校准为即插即用传感器，因此简单易用。
基于GMR的数字角度传感器，适用于高安全性应用
TLE5014 GMR角度传感器有以下型号可供选择：
TLE5014C16：汽车用GMR角度传感器，带SPC接口
TLE5014P16：汽车用GMR角度传感器，带PWM接口
TLE5014S16：汽车用GMR角度传感器，带SENT接口
特性
- 巨磁阻 (GMR) 原理
- 用于角度测量集成磁场感应
- 内部安全机制，SPFM > 97％
- 360°角度测量
- 高电压和反向极性功能
- 32点查找表，用于校正系统角度误差
- 在整个使用寿命和温度范围内的最大角度误差为1°
- 用于存储配置和客户特定ID的EEPROM
- 绝对角度值在输出端的12位表示
- 符合ISO26262 ASIL C标准的单芯片版本
- 符合ISO26262 ASIL D标准的双芯片版本
- PWM、SPC、SENT（基于SAE J2716-2010）接口
- 112位客户ID（可编程）
- 符合汽车类Q100标准
- VDD和输出引脚上的4KV (HBM) ESD
- 符合RoHS指令、不含卤素的封装
应用
- 转向角传感器
- 踏板位置
- 电机换向
- 转子位置测量
- 电动助力转向系统 (EPS)
- 安全
- 汽车

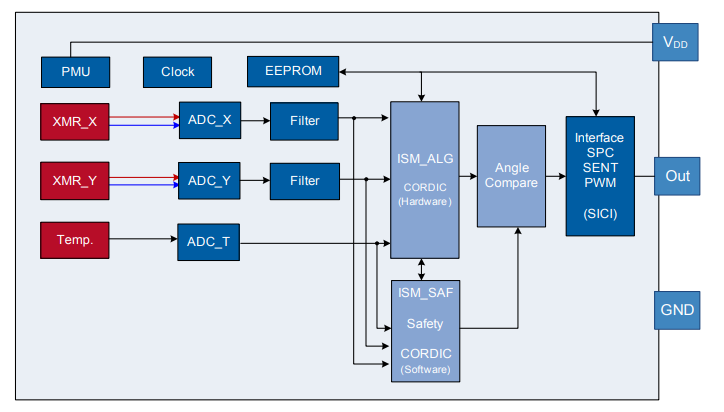

TLE5014框图
Associated Eval Kit
Infineon Technologies XENSIV™ TLE5014CPS评估套件
套件包括一个编程器和一个带SENT/SPC/SPW接口卫星板。
View Results ( 9 ) Page
| 物料编号 | 数据表 | 最小工作温度 | 最大工作温度 | 湿度敏感性 | 资格 |
|---|---|---|---|---|---|
| TLE5014SP16E0001XUMA1 |  |
- 40 C | + 125 C | Yes | |
| TLE5014P16XUMA1 | |
- 40 C | + 125 C | Yes | AEC-Q100 |
| TLE5014P16DXUMA1 | |
- 40 C | + 125 C | Yes | AEC-Q100 |
| TLE5014C16DXUMA1 | |
- 40 C | + 125 C | Yes | AEC-Q100 |
| TLE5014C16XUMA1 | |
- 40 C | + 125 C | Yes | AEC-Q100 |
| TLE5014SP16DE0002XUMA1 | |
- 40 C | + 125 C | Yes | |
| TLE5014S16DXUMA1 | |
- 40 C | + 125 C | Yes | AEC-Q100 |
| TLE5014S16XUMA1 | |
- 40 C | + 125 C | Yes | AEC-Q100 |
| TLE5014SP16E0002XUMA1 | |
- 40 C | + 125 C | Yes |
