Infineon Technologies XENSIV™ TLE5014CPS评估套件

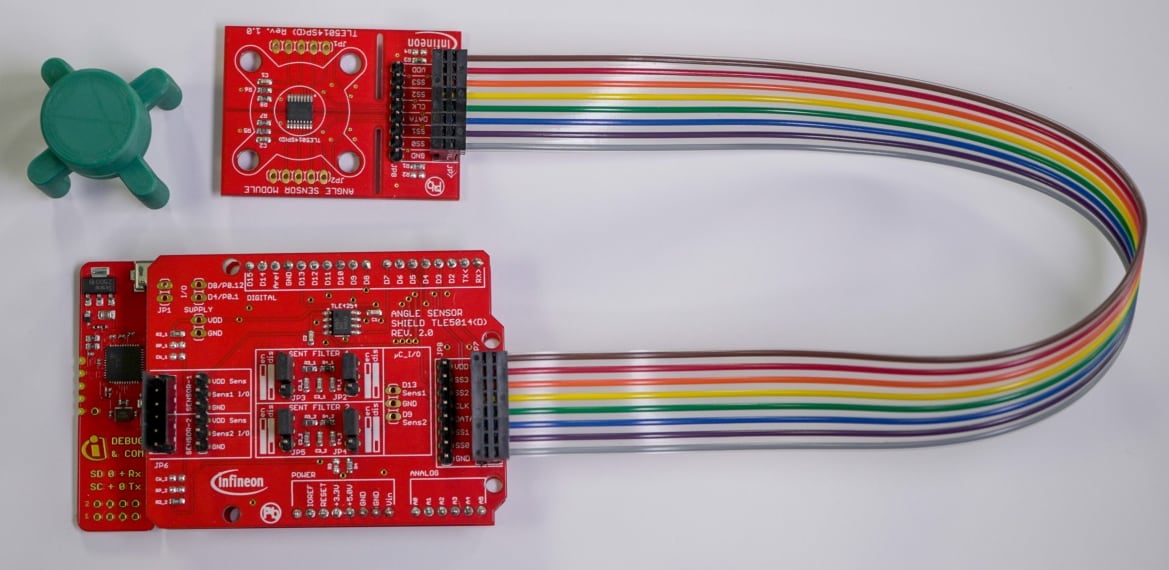

英飞凌科技XENSIV™ TLE5014CPS评估套件包括一个编程器和一个带SENT/SPC/SPW接口的卫星板。TLE5014CPS卫星板嵌入了TLE5014F16D。TLE5014F16D是一款采用顶部/底部配置的双裸片传感器。该编程器包括一个微控制器和一个扩展板。该微控制器板是一款XMC™ 1100启动套件。

英飞凌TLE5014CPS评估套件嵌入了XMC1100和板载COM和Segger J-link调试器。Micro-USB端口支持微控制器和PC之间通信。该扩展板包括一个英飞凌LDO (TLE4254)、两个符合SAE J2716标准的SENT滤波器（用户可通过调整相应的跳线绕过滤波器）以及两个专门用于不同卫星板的连接器。2.54mm接头可用于轻松通过示波器探测信号或者使用定制接线。此外，除了硬件外，还可提供图形用户界面 (GUI) 与传感器进行交互。
