Infineon Technologies TLE5109模拟AMR角度传感器
英飞凌科技TLE5109模拟AMR角度传感器通过使用磁阻 (MR) 元件测量正弦和余弦角分量来检测磁场的方向。该传感器提供模拟正弦和余弦输出电压，描述0°至180°范围内的磁角。这款模拟AMR角度传感器具有用于顶部和底部传感器的独立电源引脚，电流消耗低，启动速度快。由于基于MR的传感原理，这款AMR角度传感器不受气隙变化的影响，符合RoHS指令。TLE5109模拟AMR角度传感器的工作温度范围为-40°C至125°C。典型应用包括BLDC电机、踏板、旋转开关、阀门或挡板位置检测以及转向角检测 (SAS)。
特性
- 采用AMR技术的单芯片和双芯片传感器
- 用于顶部和底部传感器的独立电源引脚
- 低电流消耗和快速启动
- 输出幅度针对具有3.3V或5V电源电压的电路进行了优化
- 符合汽车类Q100标准
- 180°(AMR) 非接触式角度测量
- 用于差分或单端应用的预放大输出信号
- 由于基于MR的检测原理，该器件不受气隙变化的影响
- AMR传感器的精度高，总角度误差通常为0.1°
- 绿色产品（符合RoHS指令）
规范
- 工作温度范围：-40°C至+125°C
- 负载电容：4.7nF
应用
- BLDC电机
- 踏板和旋转开关
- 阀或挡板位置感应
- 转向角检测 (SAS)

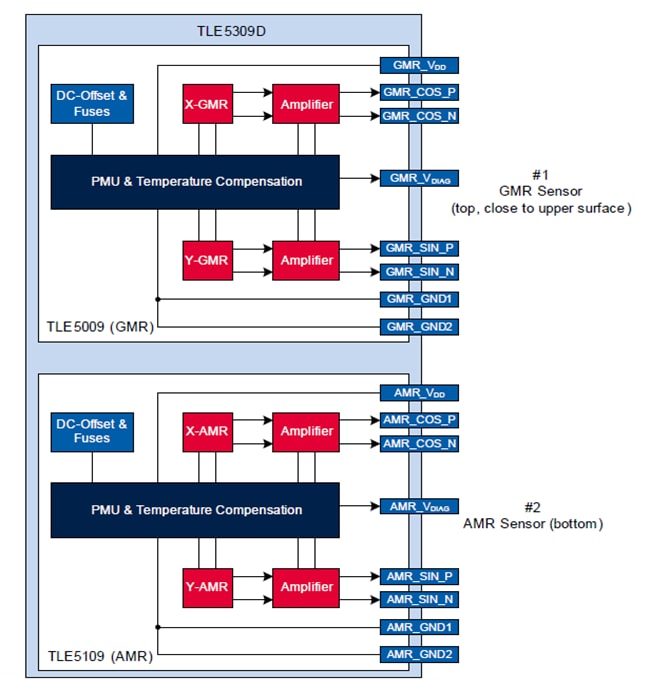

框图
引脚示意图
发布日期: 2021-05-31
| 更新日期: 2022-03-11
