Infineon Technologies TLE9012DQU锂离子监控和平衡IC
英飞凌TLE9012DQU锂离子监测与平衡IC提供用于汽车行业锂离子电池组的多通道电池监控和平衡。TLE9012DQU电池电压测量、温度测量、电池平衡以及与主电池控制器的隔离通信等功能。此外，TLE9012DQU器件还提供必要的诊断工具，以实现适当功能，确保受控电池周围人员的安全。
英飞凌TLE9012DQU锂离子电池监控和平衡IC非常适合用于各种电动汽车（MHEV、HEV、PHEV和BEV）、工业（储能系统）和消费类产品（即电动自行车BMS、家用储能等）。
特性
- 对串联的12节电池进行电压监控
- 支持热插拔
- 用于每节电池的专用16位Δ-ΣADC，具有可选测量模式
- 高精度测量，用于SoC和SoH计算
- 集成应力传感器，具有数字补偿算法和温度补偿测量功能
- 二次侧ADC，平均滤波器特性与先进的端到端安全机制相同
- 五个温度测量通道，用于连接外部NTC
- 内部温度传感器
- 集成平衡开关允许高达200 mA平衡电流
- 差分稳健串行2Mb/s通信接口
- 四个额外GPIO引脚，用于连接外部电子擦除可编程只读存储器等
- 内部圆形循环程序触发大多数诊断机制
- 自动平衡过流和欠流检测方案
- 自动开路负载和开路检测方案
- 自动NTC测量单元监控方案
- 端到端CRC，确保iso UART/UART通信安全
- 紧急通信模式
- 符合ISO 26262安全元件超出上下文高达ASIL D的安全要求
- 绿色产品（符合RoHS指令）
应用
- 电池电动汽车 (BEV)
- 轻度混合动力汽车 (MHEV)
- 混合动力汽车 (HEV)
- 插入式混合动力汽车 (PHEV)
- 12V锂离子电池系统
- 储能系统 (ESS)
- 家用储能系统

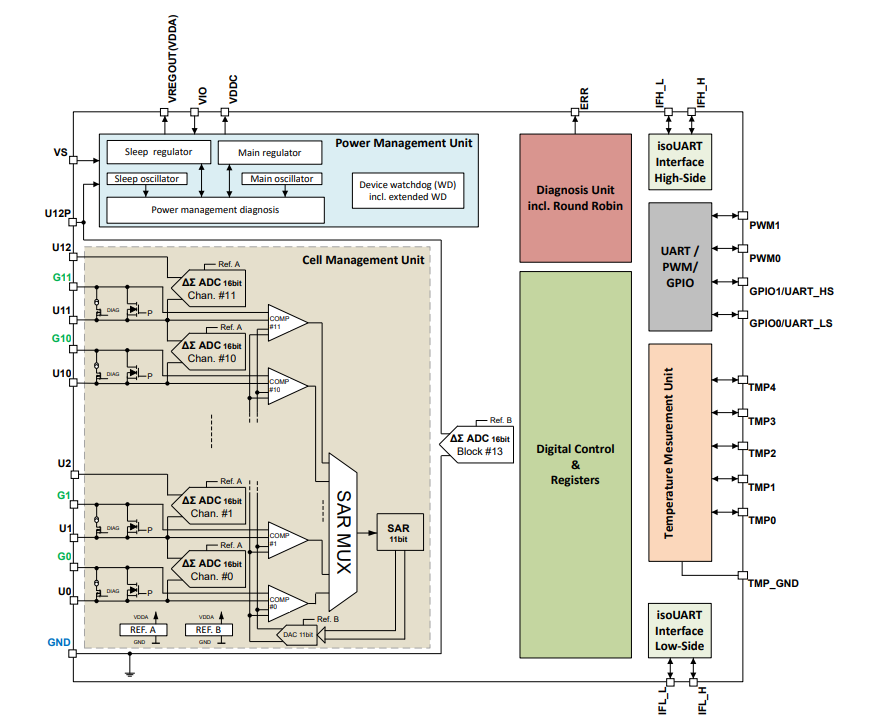

框图
信息图
相关收发器IC
Infineon Technologies TLE9015DQU iso UART收发器IC
设计用于在锂离子电池内部以菊花链形式连接多个TLE9012DQU器件。
开发工具
Infineon Technologies DEMO_IMR_BMSPWR_V1 BMS电源演示板
44.4V标称电压演示板，电压范围为30V至50.4V。
Infineon Technologies TLE9012AQUDTRBMS2TOBO1评估板
设计用于快速轻松地演示TLE9012AQU电池监视和平衡IC。
Infineon Technologies TLE9012DQU_DTR_BMS2评估板
采用TLE9012DQU锂离子电池监控和传感IC。
发布日期: 2022-03-03
| 更新日期: 2025-04-30
