Infineon Technologies TLE92108-23xQX多MOSFET驱动器
Infineon TLE92108-23xQX多MOSFET驱动器设计在一个封装中最多控制8个半桥（最多16个N沟道MOSFET）。TLE92108-23xQX驱动器非常适合用于涉及汽车直流电机和电磁阀控制的应用，如电动座椅模块、电动闭合系统等。
通过24位串行并行接口 (SPI) 实现TLE92108-23xQX的配置，从而控制半桥。SPI具有各种诊断功能，例如监测电源电压、电荷泵电压、温度警告和过热关断。每个栅极驱动器可监控其外部MOSFET漏源电压，以应对硬短路情况。虽然TLE92108-23xQX可以通过集成的运算放大器观察通过的电流，从而提供可配置的软短路检测，但是在这两种情况下，均可独立于任何软件措施提供有源闭锁硬件保护。
TLE92108-23xQX多MOSFET驱动器采用带裸露焊盘的VQFN-48封装，支持光引线端头检测，同时提供最佳热性能并最大限度地减少所需的PCB空间。
特性
- 自适应多级MOSFET栅极控制
- 2个灵活的电流检测放大器（低侧、高侧支持和双向），可配置增益
- 24位串行外设接口
- 集成式双级电荷泵，用于反向电池保护
- 漏源监控，用于硬短路检测
- 电流检测监控，用于软短路检测
- 过温警告和关断
- 超时看门狗
- 通过SPI进行详细的断态诊断（开路负载、对电池短路或对GND短路）
- 3个PWM输入（高达25kHz）
- 睡眠模式下电流消耗极低
- 符合AEC Q-100标准
应用
- 座椅模块和扩展功能（转向柱调整、油门踏板调整）
- 封闭系统（例如行李箱开门装置、滑动门、天窗）
- 中央门锁
- 车身控制模块（货物盖、清洗泵、车窗升降器、雨刮器）

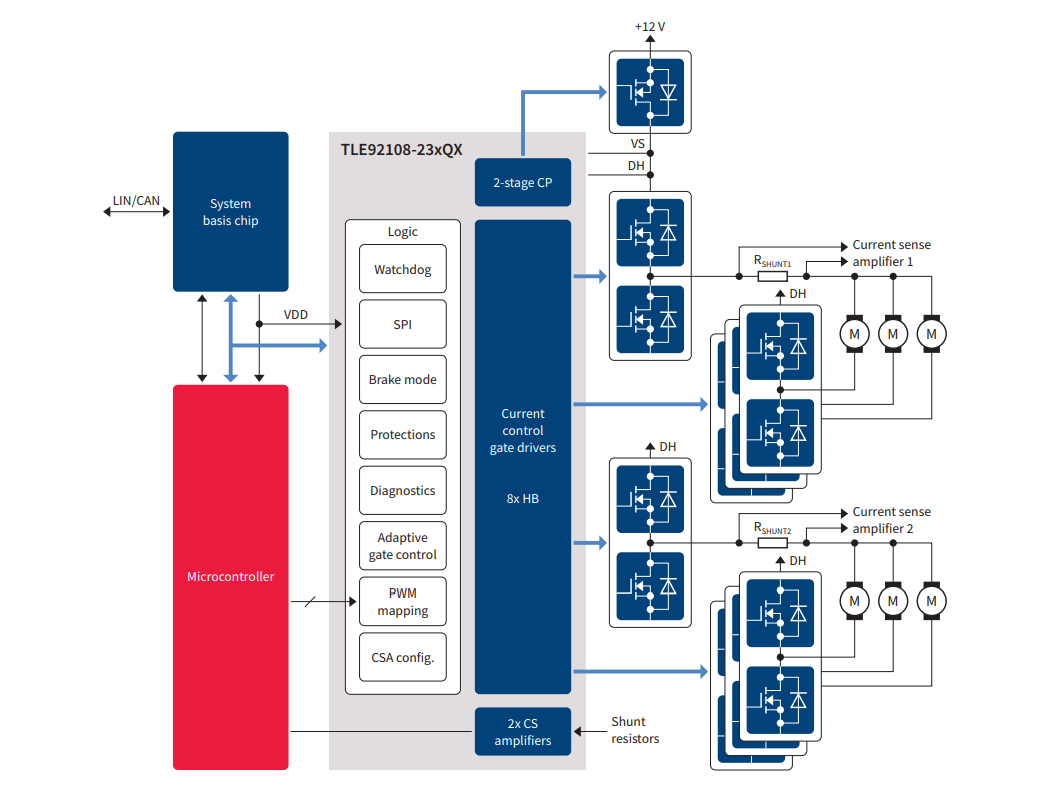

应用示意图
