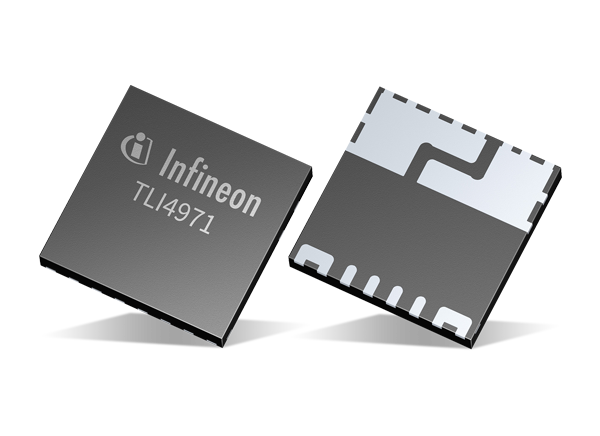

Infineon Technologies TLI4971 XENSIV™磁电流传感器
Infineon Technologies TLI4971 XENSIV™磁电流传感器是一款高精度电流传感器，用于双向交流和直流测量。 该器件具有一个模拟接口和两个快速过流检测输出。这些器件支持保护电源电路。 由于磁场感测原理，可提供电流隔离。 Infineon的单片霍尔技术实现准确、高度线性测量电流，满量程达120A。 Infineon开环、无传感器原则上不存在基于内核传感器技术中常见的饱和及滞后等常见负面影响。 结合了差分信号检测功能的智能电流导轨设计（双U-形状) 使得电流传感器能够可靠地耐受杂散场。
特性
- 测量高达70 ARMS（690VRMS ，±120 A FSR时）
- 典型误差（25°C时）：<2%
- 指定电流导轨电阻：225µΩ（典型值）
- 模拟输出信号，120kHz 带宽
- 快速过流检测，高达 2 x IFSR（典型响应时间为1µs）
- 超低功率损耗（得益于电流导轨的低 电阻）
- 终生可靠的电流测量 （无需重新校准）
- 高电压 应用的功能性隔离
- 简单紧凑的封装，采用 高功率密度设计
应用
- 工业逆变器，驱动高达690 VRMS
- 电池管理
- 光伏逆变器
- 电源
- 高压电源电路中的过载或过流检测
- 白色家电
- 电动工具
- 机器人应用

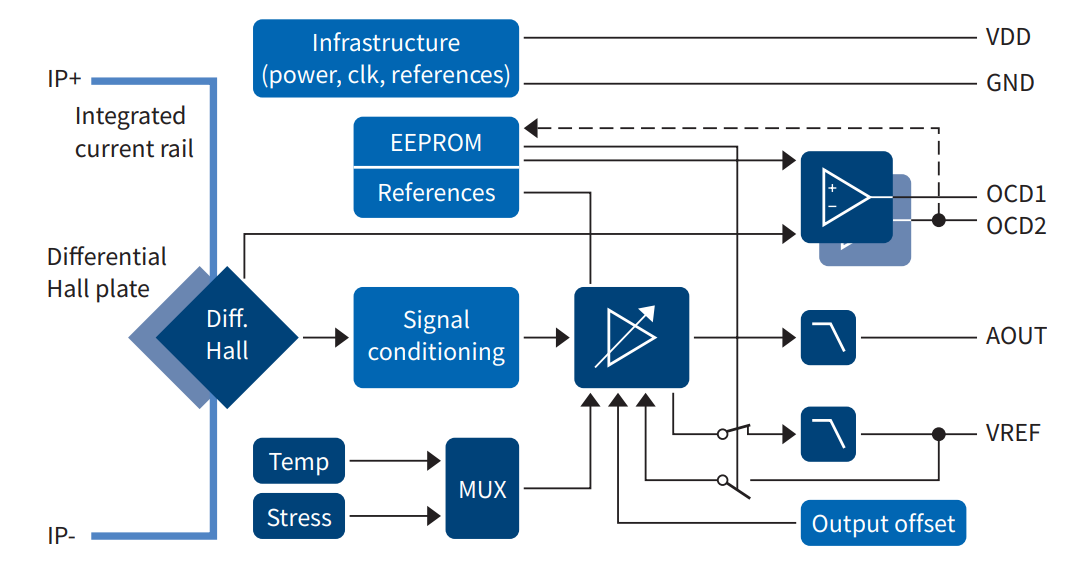

框图
视频
相关产品
Infineon Technologies TLI4971MS2GOTOBO1评估套件
低成本2GO套件，用于评估TLI4971电流传感器。
