Infineon Technologies 无线充电IC
英飞凌科技无线充电IC高度集成，非常适合用于50W充电应用。这些无线充电IC采用英飞凌的大功率专有协议模式，输出功率为50W。无线充电IC可满足大功率应用的关键系统要求，例如热、EMI、异物检测 (FOD)、高效率和逆变器控制。该高性价比解决方案支持与各种输入配置兼容，适用于各种大功率应用。
英飞凌无线充电IC高度可编程，集成了片上32位Arm® Cortex-M0处理器、128KB闪存、16KB RAM和32KB ROM。此外，该器件还包括各种模拟和数字外设，例如模数转换器 (ADC)、 PWM和定时器。包含带模拟和数字外设的完全可编程MCU可提供可扩展的多无线充电解决方案。
特性
- 使用专有协议进行50W无线功率传输
- 符合Qi v1.3.x标准的扩展功率配置文件 (EPP) 和基本功率配置文件 (BPP) 发射器（MP-A2及类似版本）
- 集成栅极驱动器，用于逆变器
- 使用频率、占空比和可变电压进行逆变器控制
- 用于风扇的集成降压控制器，可在大功率传输期间冷却接口表面
- 集成FOD
- I2C与UART通信端口
- 支持各种输入配置，即 USB PD/PPS，固定直流输入为20V，无需额外直流-直流转换器
- 集成USB-PD控制器
- 支持USB-PD 3.1版本
- 可编程电源 (PPS) 模式
- 支持QC 2.0、3.0和AFC等USB-PD传统充电协议
- 通过集成降压-升压控制器支持4.5V至24V宽输入电压范围
应用
- 无线充电焊盘，采用电源专有协议 (50W)
- 工业无线充电协议
- 吸尘器、机器人和无人机
- 家具和家用物品
- 扩展坞
- 采用Qi EPP（高达15W）的智能手机充电器
规范
- 可配置保护
- 自适应FOD
- 过流保护 (OCP) 和过压保护 (OVP)
- 通过集成ADC电路和内部温度传感器支持过热保护
- 扩展工业温度范围：−40°C至+105°C
- 68引脚QFN 8.0mm x 8.0mm x 0.65mm LD68B 5.7mm x 5.7mm EPAD封装

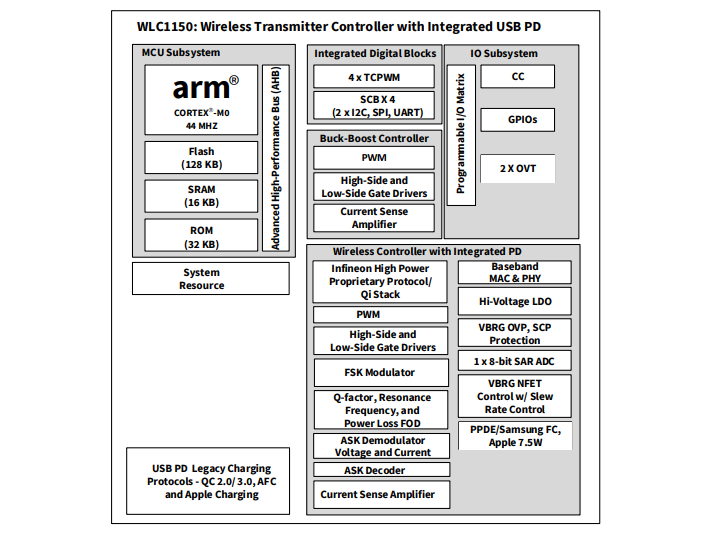

WLC1150框图

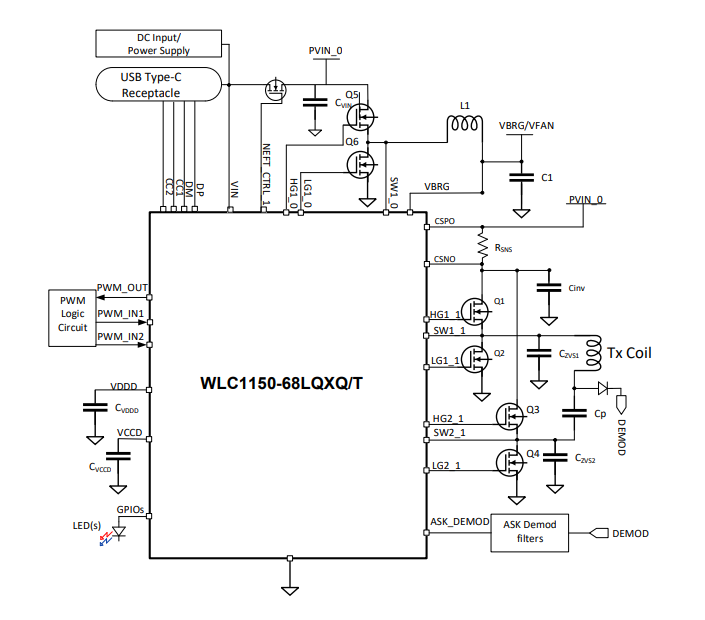

典型应用
发布日期: 2023-03-17
| 更新日期: 2023-09-15
