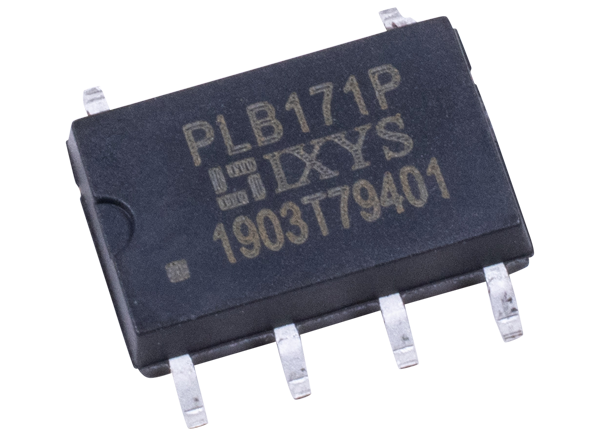

IXYS Integrated Circuits PLB171 OptoMOS®继电器
IXYS Integrated Circuits PLB171 OptoMOS® 继电器是一种采用光耦合 MOSFET 技术的单刀、常闭 (1-Form-B) 固态继电器，可提供增强型 5000VRMS 输入-输出隔离。PLB171 专门设计用于在两个输出引脚之间提供 7mm 的隔离。 继电器的光耦合输出使用专利 OptoMOS 架构并由一个高效红外发光二极管控制。PLB171 提供卓越的可靠性，设计旨在替代机电继电器。该器件提供无弹跳开关，采用紧凑的表面贴装封装。
特性
- 7mm separation of output pins
- 800VP blocking voltage
- 500VRMS input/output isolation
- Low drive power requirements
- Arc-free with no snubbing circuits
- No EMI/RFI generation
- Surface-mount package
- UL 94V-0 flammability rating
- Approvals
- UL certified, File E76270
- EN/IEC 60950 certified, TUV Certificate B 13 12 82667 003
应用
- Medical equipment - patient/equipment isolation
- Instrumentation
- Multiplexers
- Data acquisition
- Electronic switching
- I/O subsystems
- Automotive high-voltage circuitry
- Industrial controls
- Aerospace
- Security systems
- Meters (watt-hour, water, gas)

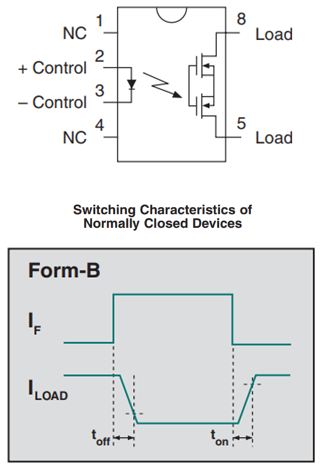

Pin Configuration

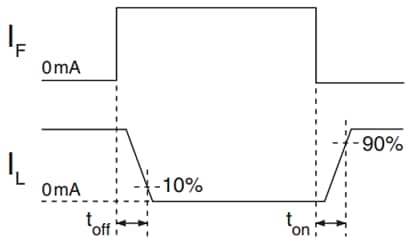

Timing Diagram
发布日期: 2016-03-29
| 更新日期: 2022-03-11
