KEMET 直流线路滤波器

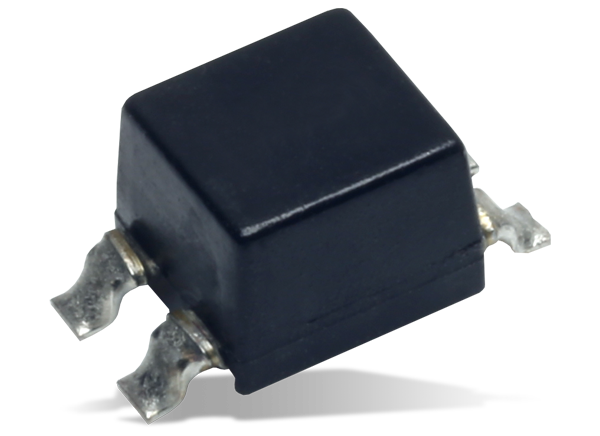

KEMET Electronics直流线路滤波器是具有多种特性的共模扼流圈或线圈。这些线圈有M-500CT、SH、SHO、SBT、SBT-01W、SNT、SPF、ST、ST-110、SBS9080、磁珠引线和磁珠绕组系列类型可供选择。KEMET Electronics直流线路滤波器是表面贴装或通孔器件，根据型号的不同，工作温度范围为-20°C至+120°C。这些直流线路滤波器符合RoHS指令，设计采用镍-锌 (Ni-Zi) 铁氧体磁芯。典型应用包括视听设备、家用电器、电源和办公自动化设备。
应用
- 音视频设备
- 家用电器
- 电源
- 办公自动化设备
规范
- M-500CT
- 额定电压：50VDC
- 绝缘电阻：＞10MΩ
- 工作温度范围：-25°C至+70°C、+75°C或+85°C
- SH
- 额定电压范围：50VDC至150VDC
- 额定电流范围：1A至3A
- 工作温度范围：-25°C至+60°C或+80°C
- SHO
- 额定电压：50VDC
- 额定电流范围：0.8A至4A
- 工作温度范围：-25°C至+70°C、+75°C或+80°C
- SBT
- 额定电压：50VDC
- 直流电阻范围：20Ω至50Ω
- 工作温度范围：-25°C至+70°C
- SBT-01W
- 额定电压：50VDC
- 耐压：200VDC
- 工作温度范围：-25°C至+70°C
- SNT
- 额定电流范围：0.5A至3.0A
- 最大额定直流电阻范围：25mΩ至98mΩ
- 工作温度范围：-20°C至+60°C
- SPF
- 耐压：600VDC
- 绝缘电阻：＞10MΩ
- 工作温度范围：-40°C至+120°C
- ST
- 耐压：500VDC
- 工作温度范围：-20°C至+65°C或+75°C
- 端盖和端子座达到UL94 V-0阻燃等级
- ST-110
- 额定电流：50VDC
- 最大额定直流电阻：3Ω或7.5Ω
- 工作温度范围：-20°C至+75°C
- SBS9080
- 5A额定电流
- 额定电压：50VDC
- 工作温度范围：-25°C至+50°C
- 磁珠引线
- 5A额定电流
- 阻抗：2Ω至40Ω
- 工作温度范围：-20°C至+70°C
- 磁珠绕组
- 额定电流范围：1.5A至3.5A
- 2至5匝
- 工作温度范围：-25°C至+60°C或+65°C
