Lattice Semiconductor DisplayPort VIP输入板

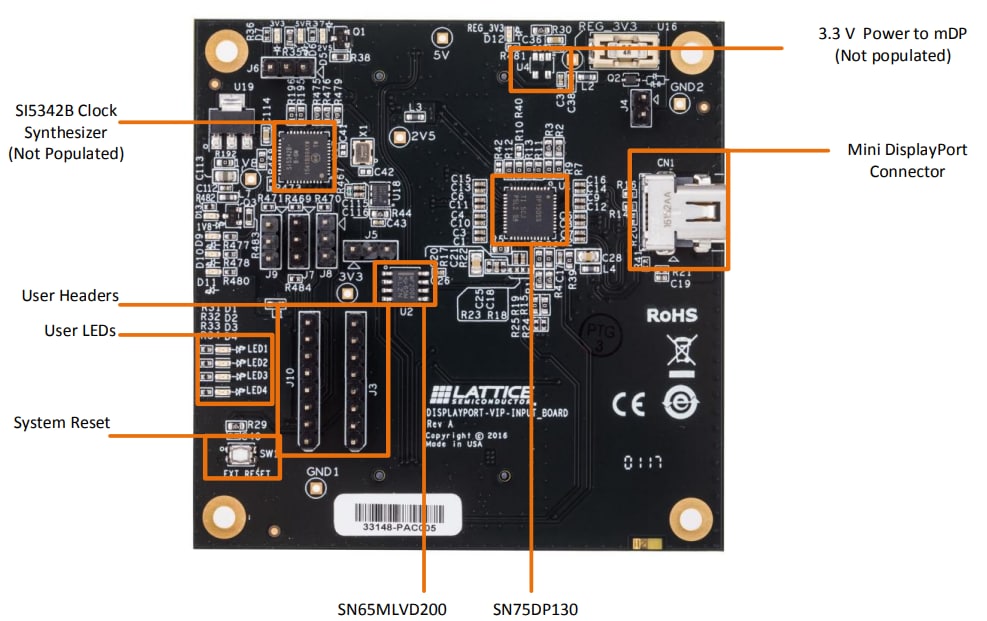

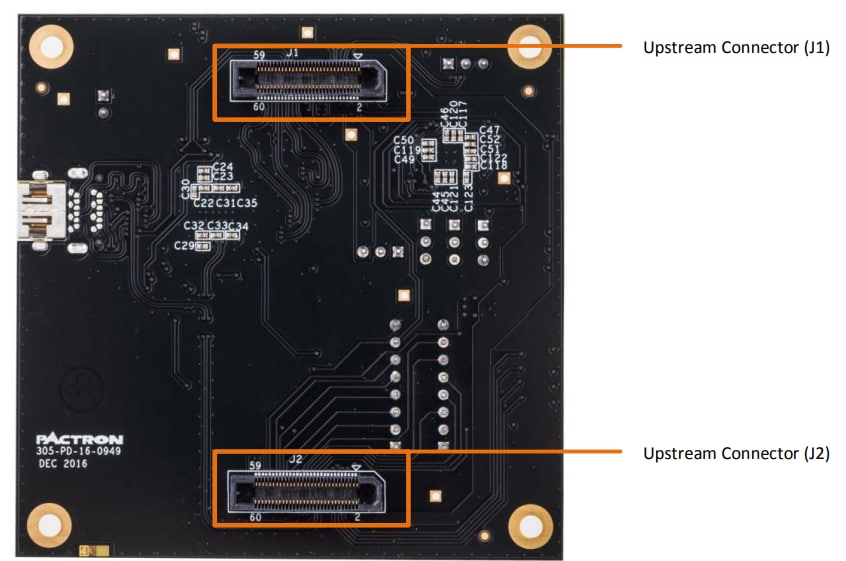

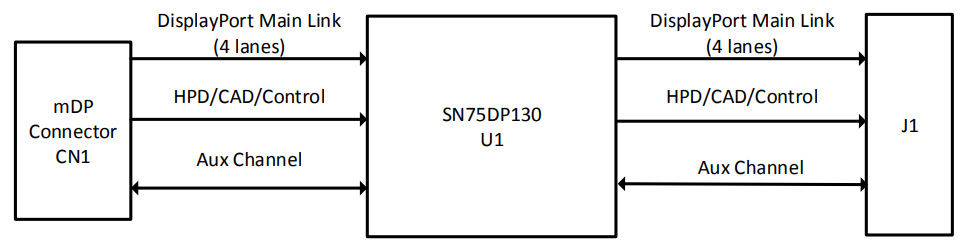

Lattice Semiconductor DisplayPort VIP输入板设计用于与Lattice视频接口平台 (VIP) 板互连系统配合使用。该输入板集成了Texas Instruments SN75DP130 DisplayPort 1:1转接驱动器，并设有mini DisplayPort (mDP) 连接器和两个坚固耐用的60引脚高速接头。DisplayPort VIP输入板采用业界公认的DisplayPort转接驱动器简化了设计，并利用mDP连接器接收视频数据。该输入板利用mDP连接器接收最多4个通道的DisplayPort视频。主链路、控制和辅助通道通过转接驱动器发送，从而重新实现DisplayPort高速数字链路与连接器J1的对接。

DisplayPort VIP输入板可将数据向上传送到ECP5 VIP处理器板，无需额外的电源。该输入板可接收符合DisplayPort 1.4a标准的视频流，以支持高达1080p/60fps分辨率。
