Lattice Semiconductor DisplayPort VIP输出板
Lattice Semiconductor DisplayPort视频接口平台 (VIP) 输出板设计用于与Lattice VIP板互连系统配合使用。该输出板集成了Texas Instruments SN75DP130 DisplayPort 1:1转接驱动器，并设有mini DisplayPort (mDP) 连接器和两个坚固耐用的60引脚高速接头。DisplayPort VIP输出板采用业界公认的DisplayPort转接驱动器简化了设计，并利用mDP连接器接收视频数据。该输出板通过连接器J1从上游处理器板接收多达4个通道的DisplayPort。主链路、控制和辅助通道通过转接驱动器发送，从而重新实现DisplayPort高速数字链路与mDP连接器的对接。
DisplayPort VIP输出板可将数据向上传送到ECP5 VIP处理器板，无需额外的电源。该板可接收符合DisplayPort 1.4a标准的视频流，以支持高达1080p/60fps的分辨率。
特性
- 符合DisplayPort 1.4a标准（包括eDP 1.4），支持1、2和4通道
- 支持1.62Gbps或2.7Gbps的链路速率
- 支持单、双和四像素模式的双和四符号模式
- 支持RGB或YCbCr格式的4、8、10、12和16位颜色
- 可选的高清复制 (HDCP) 支持和8声道音频

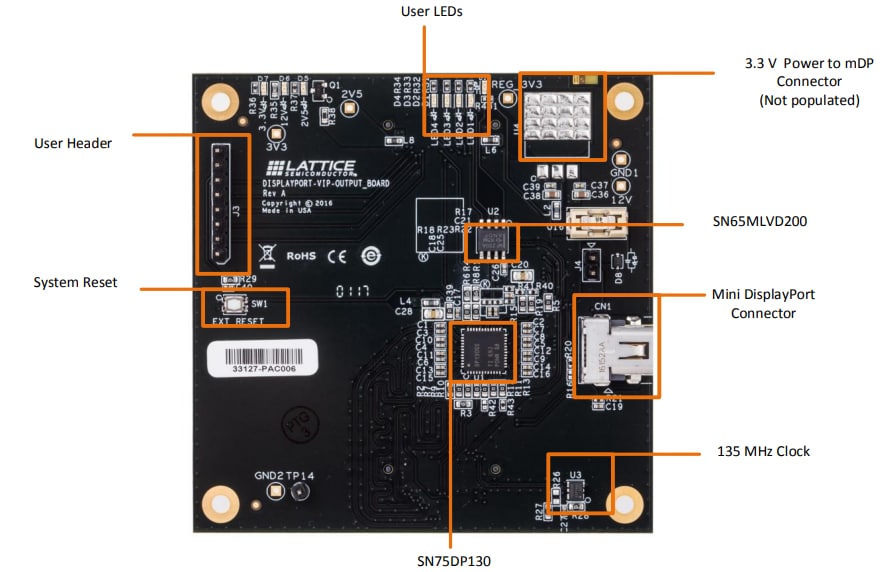

DisplayPort VIP输出板俯视图
DisplayPort VIP输出板底视图
DisplayPort VIP输出板功能图
