Lattice Semiconductor MachXO4™开发板
Lattice Semiconductor MachXO4™开发板提供了一个多功能平台，用于探索和评估MachXO4 fpga的能力。该开发板支持快速原型设计和测试，可帮助工程师加速定制设计的开发。配备LFMXO4-110器件，Lattice Semiconductor板可轻松评估硬件管理功能。该板还通过支持Arduino、Raspberry Pi、FX12、Versa和Aardvark插头来增强设计灵活性。
特性
- 支持快速原型设计和设计验证
- 可探索MachXO4 CPLD能力
- 板载LFMXO4-110现场可编程栅极阵列
- 集成L-ASC10，用于对多达10个电源轨进行模拟传感和控制（包括电压、电流和温度监测）。
- 通用输入/输出（GPIO）接口与Arduino和Raspberry Pi板兼容
- 设备编程和集成电路互连 (I2C) 实用程序的USB-B连接
- 板载启动闪存 - 16Mbit串行外设接口（SPI）闪存，具有四路读取功能
- 用于演示的4位置DIP开关、4个按钮和16个LED灯
- Lattice Radiant™编程支持
- 多个参考时钟源
- 2个hirose FX12-40接头位置 - 请勿安装（DNI）零件
- Aardvark接头（DNI）
应用
- 计算
- 数据中心服务器
- 网络和存储器
- 硬件加速
- 通信
- 以太网开关和路由器
- 宽带接入
- 无线电单元
- 消费类电子产品
- 显示器
- 摄像头
- 智能手机
- 工业
- 电机控制
- 手持设备
- 测试与测量
- 可编程逻辑控制器
- 汽车
- ADAS
- 逆变器
- 电机控制
- 信息娱乐
- 电池管理
套件内容
- MachXO4评估板预加载演示位
- USB电缆，用于通过PC编程（USB-A转Mini-B）
- 快速入门指南及Lattice Radiant软件下载信息

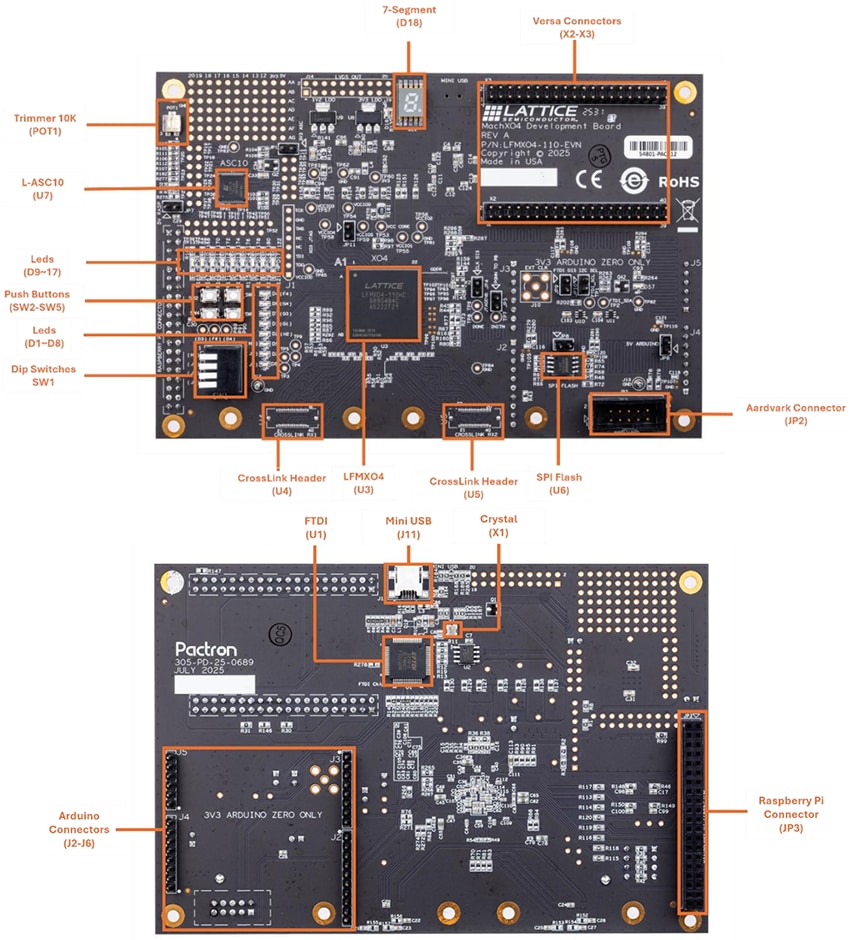

概述
电路板电源
相关产品
Lattice Semiconductor MachXO4™现场可编程门阵列
结合了低功耗、嵌入式闪存、高I/O密度和即时启动能力。
Lattice Semiconductor Platform Manager 2系列
具有较高可扩展性，优化了硬件管理， 实现可靠的精密电压监控。
