Lattice Semiconductor LCMXO3D-PFR-EVN Sentry演示板

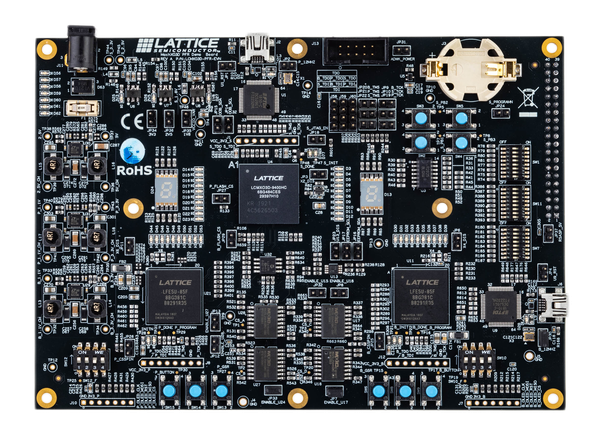

Lattice Semiconductor LCMXO3D-PFR-EVN MachXO3D用Sentry演示板是用于Lattice PFR系统安全解决方案的单板、系统级演示环境。MachXO3D Sentry演示板包括MachXO3D LCMXO3D-9400HC-6BG484C CPLD和ECP5 LFE5U-85F-8BG381C FPGA。
MachXO3D用Lattice Sentry演示板用于演示通过PC工作站上专用用户界面控制的硬件平台上的Lattice PFR系统安全功能。MachXO3D器件可验证ECP5 (BMC) 和ECP5 (PCH) 的启动代码。
特性
- Lattice Sentry Solutions Stack PFR演示支持
- Lattice Sentry系统级行为验证
- USB连接，用于器件编程
- 两个板载ECP5 FPGA器件，配有256M SPI/QSPI闪存器件，用于模拟受保护的外部器件
套件内容
- Lattice Sentry MachXO3D用演示板
- 快速入门指南
- 电源 (12V)
- USB电缆，用于编程
相关产品
Lattice Semiconductor MachXO3D™ FPGA
下一代低密度PLD，包括增强的安全特性和片上双启动闪存。
其他资源

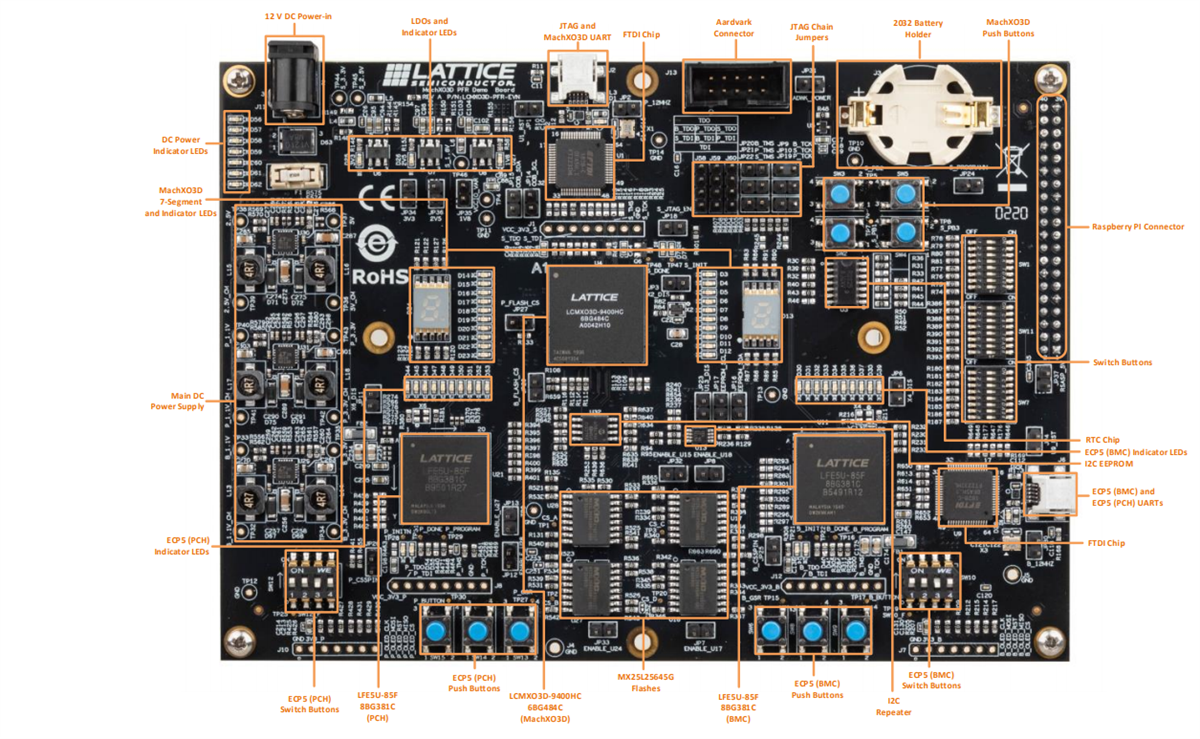

正面布局

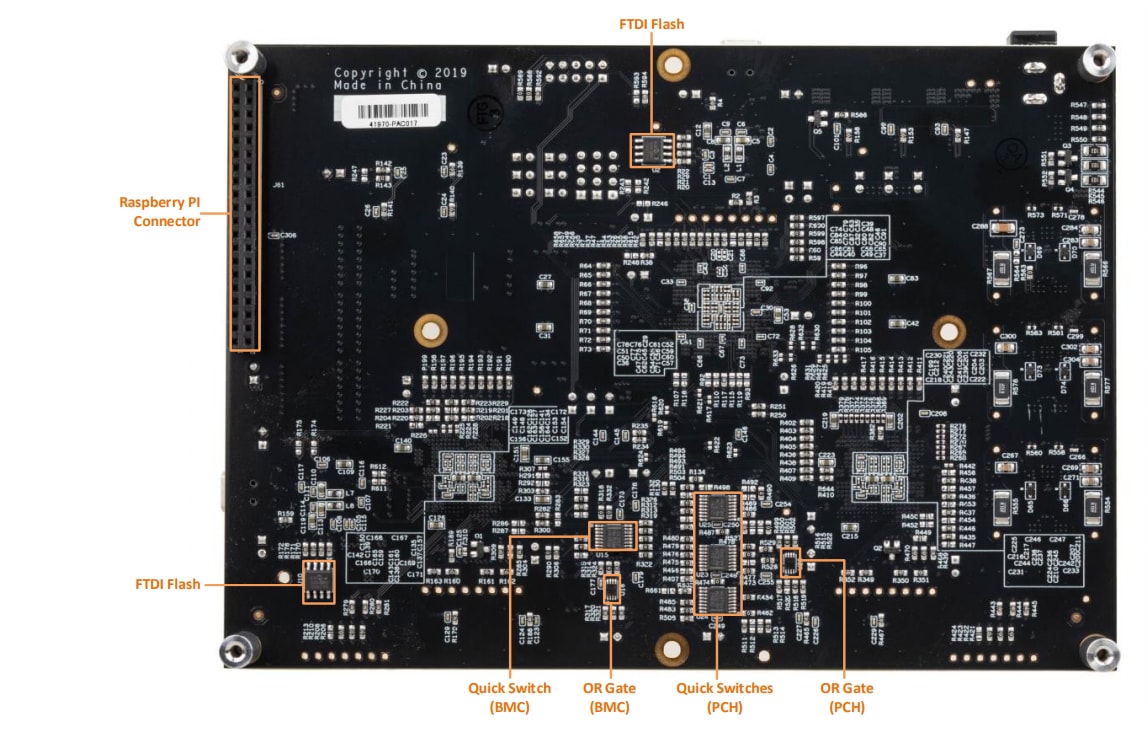

背面布局

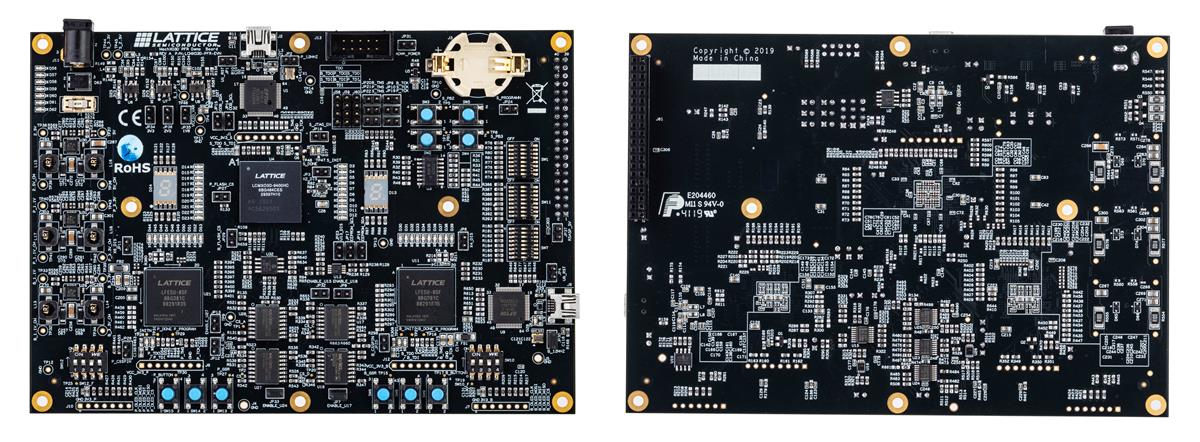

概述
发布日期: 2020-10-06
| 更新日期: 2022-03-11
