Littelfuse 5.0SMDJ-FB TVS二极管

Littelfuse 5.0SMDJ-FB TVS二极管专为保护敏感电子设备免受雷电和其他瞬态电压事件引起的电压瞬态影响而设计。这些二极管具有10/1000μs波形下5000W峰值脉冲功率能力，具有300A峰值正向浪涌电流，具有低动态电阻。5.0SMDJ-FB TVS二极管非常适合用于保护I/O接口、VCC 总线，以及电信、计算机、工业和消费电子应用中使用的其他脆弱电路。

特性

  • 10/1000μs波形时峰值脉冲功率能力为5000W
  • SMD薄型表面贴装封装，最大限度减小PCB占位面积
  • 典型的故障模式是因超过指定电压或电流而造成的短路
  • 晶须测试依据JEDEC JESD201A标准进行，并按照其表4a和4c达到1/2级通过标准
  • IEC 61000-4-2 ESD 30 kV（空气），30 kV（接触）
  • 内置应变消除
  • 玻璃钝化贴片结
  • 快速响应时间：通常小于1ps（0V至BV最小值）
  • 良好的钳位能力
  • 低动态电阻
  • 通过UL认证的复合材料，符合V-0可燃性等级
  • 无卤素、符合 RoHS 指令

应用

  • 电信
  • 消费类电子产品
  • 计算机
  • 工业

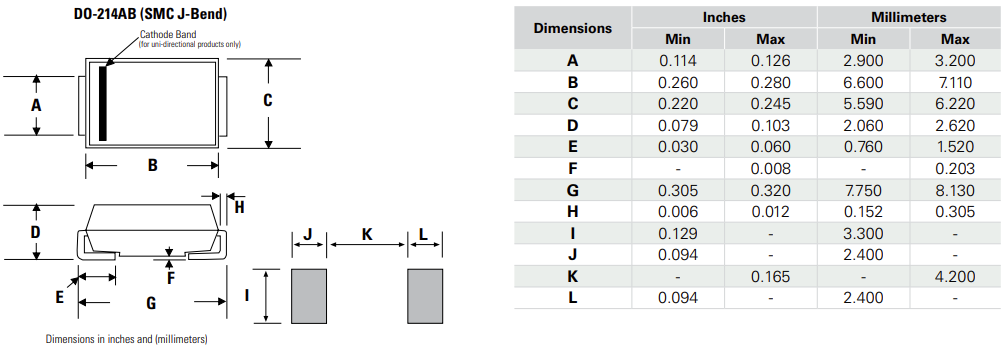

封装尺寸

机械图纸 - Littelfuse 5.0SMDJ-FB TVS二极管
