Littelfuse LF5346x-08TMR全极磁传感器
Littelfuse LF5346x-08TMR全极磁传感器是先进的隧道磁阻 (TMR) 角度传感器，设计用于严苛应用中高精度磁场检测。这些LF5346x-08TMR传感器可进行全极操作，这意味着它们能以相同的灵敏度检测北极和南极磁极，提高设计灵活性并简化系统集成。LF53464-08TMR和LF53466-08TMR型号具有超低功耗和高灵敏度，非常适合用于电池供电的和紧凑的设备。这些Littelfuse传感器具有宽工作电压范围，在极端温度条件下具有稳健的性能，因此适合用于汽车系统、工业自动化和消费类电子产品。紧凑的外观尺寸和高可靠性还支持旋转编码器、非接触式开关以及恶劣环境中的位置感测等应用。
特性
- TMR技术
- XY轴检测方向
- 宽电源电压范围
- 差分输出
- 优异的热稳定性
- 0°至360°角度测量
- 符合RoHS指令和REACH标准
- LF53464-08TMR
- 更宽的气隙能力
- 采用更小磁体，降低成本
- LF53466-08TMR
- 两个桥在一个封装中
- 高精度测量
应用
- 旋转和线性位置检测
- 非接触式开关
- 智能锁
- 盖子传感器
- 工业自动化
- 机器人关节角度反馈
- 输送带位置跟踪
- 机器中接近检测
- 电池供电设备
- 便携式工具
- 可穿戴设备
- 智能家居设备
- 角度检测系统
- 机器人技术
- 自动化
- 汽车系统
- 齿轮位置检测
- 踏板位置检测
- 转向角监测
- 消费类电子产品
- 笔记本电脑和平板电脑中盖子闭合检测
- 磁性扩展坞
- 智能家电控制
规范
- LF53464-08TMR
- 供电范围：上至7V
- 峰值电压：340mV（典型值）
- 失调电压：±20mV/V
- 桥电阻范围：100kΩ至190kΩ
- 全极磁动态范围：200G至800G
- 最大磁场：3000G
- 典型角度误差：0.6°
- 人体模型 (HBM) ESD性能：最大4000V
- 工作温度范围：-40 °C至+85 °C
- LGA8L封装
- LF53466-08TMR
- 电源范围：1.0 V至5.5 V
- 输出峰值电压：300mV（典型值）
- 输出峰-峰电压：600mV（典型值）
- 失调电压：±5mV/V
- 桥电阻范围：3kΩ至7kΩ
- 全极磁动态范围：200G至800G
- 最大磁场：4000G
- 典型角度误差：0.8°
- 最大ESD性能
- 4000 V人体模型 (HBM)
- 750 V充电器件模型 (CDM)
- 工作温度范围：-40 °C至+150 °C
- TSSOP8封装

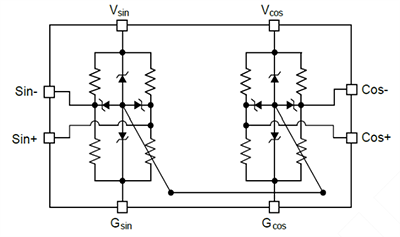

功能框图
视频
发布日期: 2025-05-29
