Littelfuse QJxx10高温交变型/标准型三端双向可控硅
Littelfuse QJxx10高温交变型/标准型（高通信）三端双向可控硅采用TO-220AB、TO-220隔离和TO-263封装，最高结温为+150°C和ITSM为120A（60Hz时）。这些器件可在加热器控制、电机速度控制、照明控制和静态开关继电器等交流电源控制应用中实现更简单的热管理和更高的浪涌处理能力。交变型三端双向可控硅（无需缓冲器）在第一、第二和第三象限内工作，同时在需要高换向能力的应用中提供高性能。标准型器件通常在由交流线路触发的第一和第三象限内工作。
特性
- 采用钝化玻璃结合技术
- 浪涌能力：高达120A/60Hz
- 采用固态开关，能够避免可引发电压瞬变的电弧或触点颤动
- 切换时的反作用力不会造成触点磨损
- 可限制射频干扰 (RFI) 产生，具体取决于正弦波的激活点
- 每半个周期只需一个很短的门极激活脉冲
- 通过UL 1557认证，是电隔离半导体器件
- 可用的封装类型
- TO-220AB（R封装）- 非隔离式安装片，通常有中心引脚
- TO-220AB（L封装）- 隔离式安装片
- TO-263AB（N封装）- D2-PAK，表面贴装
- 符合RoHS指令
应用
- 交流固态开关
- 调光器
- 电动工具
- 草坪护理设备
- 家用电器/黑色家电
- 白色家电
规范
- 浪涌能力：≥120A/60Hz
- 最小隔离：2500Vrms（仅限L封装）
- 导通电流
- 10A RMS（全正弦波）
- 非重复浪涌峰值范围：100A至120A
- 临界上升速率：70A/µs
- 栅极触发电流峰值：4A
- 峰值导通电压：1.60V
- I2t值：60A2s（熔断时）
- 平均栅极功耗：0.5W
- 温度范围：-40°C至+150°C
- 材料
- 100%亚光镀锡铜合金端子
- UL94V-0环氧树脂主体材料

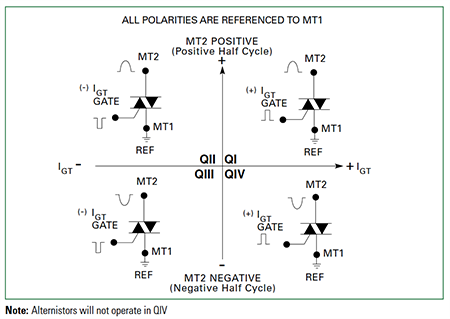

象限
