Littelfuse QJxx16xHx 16A交变型三端双向可控硅
Littelfuse QJxx16xHx 16A交变型三端双向可控硅设计用于实现更简单的热管理和更高的浪涌处理能力。这些三端双向可控硅在第I、II和III象限工作，并且在具有高换向要求的应用中也可提供高性能。QJxx16xHx交变型三端双向可控硅具有高达600V电压能力、16A IT(RMS)、200A浪涌能力（60Hz半周期）以及150°C高结温。这些三端双向可控硅无卤，符合RoHS指令，经UL1557 (2500VRMS ) 认证为电隔离半导体器件。典型应用包括加热器控制、交流固态继电器、调光器和电机速度控制。
特性
- 电压性能最高可达600V
- IT(RMS)：16A
- 浪涌能力：200A（60Hz半周期）
- 高结温：150°C
- 在一、二和三象限工作
- 机械和散热稳健TO-220
- 内部隔离TO-220和TO-218封装
- 不含卤素
- 符合RoHS指令
- 经UL 1557 (2500VRMS) 认证为电隔离半导体器件
应用
- 加热器控制：
- 咖啡冲泡机
- 无桶热水器
- 红外加热器
- 交流固态继电器
- 调光器（含白炽灯和LED照明）
- 电机速度控制：
- 厨房电器
- 电动工具
- 棕色/白色家电
- 压缩机电机控制
原理图符号

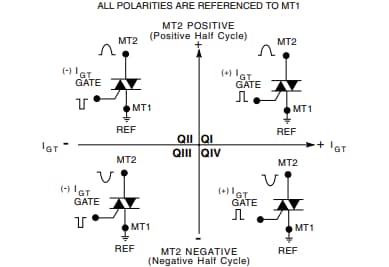

象限定义
