Littelfuse SC1122-01ETG TVS二极管
Littelfuse SC1122-01ETG TVS二极管是采用专有硅雪崩技术制造的单向离散TVS二极管。该二极管为电子设备提供高水平静电放电 (ESD) 保护。SC1122-01ETG TVS二极管具有低漏电流，在22V时只有1000nA（最大值）。SC1122-01ETG TVS二极管可在性能不下降的情况下安全吸收±30kV的重复性ESD冲击（IEC 61000-4-2中定义的接触和空气放电）。此外，该二极管还可安全地消散IEC 61000-4-5 第二版中定义的9A 8/20μs浪涌事件。SC1122-01ETG二极管非常适用于手机、机顶盒、USB PD3.1的CC/SBU和LCD/PDP TVS等应用。
特性
- 单向
- 硅雪崩技术
- 吸收±30kV接触/空气放电 (IEC 61000-4-2) 重复性静电放电破坏
- 电快速瞬变 (EFT)：40 A (5/50ns) (IEC 61000-4-4)
- 根据IEC 61000-4-5第2版标准，最大浪涌容差为9A（8/20μs）
- 二极管电容：60 pF
- 22V时，最大漏电流为1000nA
- 工作温度范围：-40 °C至+125 °C
- 潮湿敏感度等级（MSL）为1级
- SOD882 封装
- 无卤素、无铅
- 符合RoHS标准
应用
- USB PD3.1的CC/SBU
- LCD/PDP电视
- 手机
- 机顶盒
视频

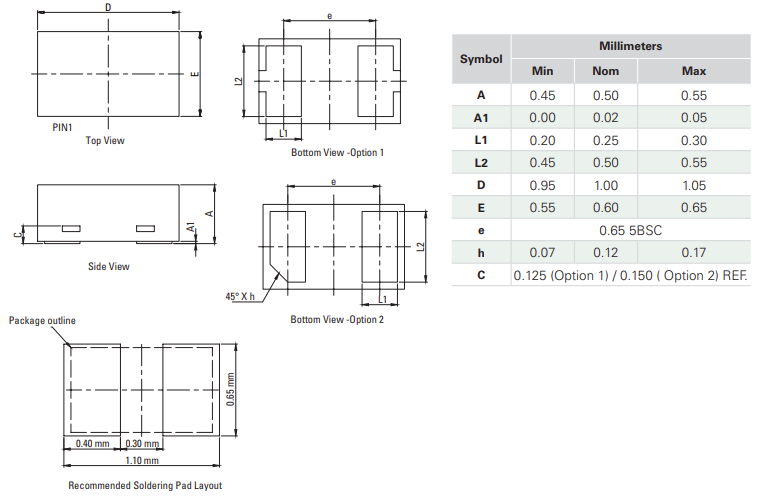

封装尺寸
