Littelfuse SJ气体放电管
Littelfuse SJ气体放电管 (GDT) 采用微型封装 (4.5 mm x 3.2 mm x 3.2 mm)，具有高浪涌额定值（3KA至5KA浪涌能力，通过8/20μs脉冲测试）。Littelfuse SJ系列具有低插入损耗（1.0 GHz 0.01 dB时为至2.1 dB时为3.5 GHz），非常适合宽带设备应用。这些GDT在高频数据线路应用中具有极低电容，在高达高频率的情况下略有信号损失。
特性
- 符合RoHS指令、无铅
- GHz级工作频率
- 在多脉冲占空比上具有出色的稳定性
- 具有优异的快速上升瞬态响应特性
- 插入损耗超低
- 3KA至5KA浪涌能力，通过8/20μs脉冲测试
- 超小型设备 (EIA 1812)
- 非放射性
- 低电容：<0.5 pF
- 90 V 至 1000 V 电压范围
- 经UL认证
- 符合ITU-T Rec.K. 12; IEC 61643-311
- 方形外形
应用
- 通信设备
- 卫星和有线电视设备
- 测试设备
- 数据线
- 电源
- 电信SLIC保护
- 宽带设备
- ADSL设备，包括ADSL2+
- XDSL设备
- 通用电信设备
规范
- 击穿电压：90 VDC 至1000 VDC（100V/s时）
- 插入损耗：0.01 dB（1.0 GHz时）至2.1 dB（3.5 GHz时）
- 脉冲击穿电压
- 500 V至1.4KV (100V/μs时）
- 600 V至1500 V (1KV/μs时）
- 最小绝缘电阻：109 Ω（50 VDC 或100 VDC 时）
- 最大电容：0.4 pF或0.5 pF（1 MHz时）
- 标称交流放电电流：3 A或5 A
- 最大脉冲放电电流：500 A
- 工作和储存温度范围：-40 °C至+125 °C

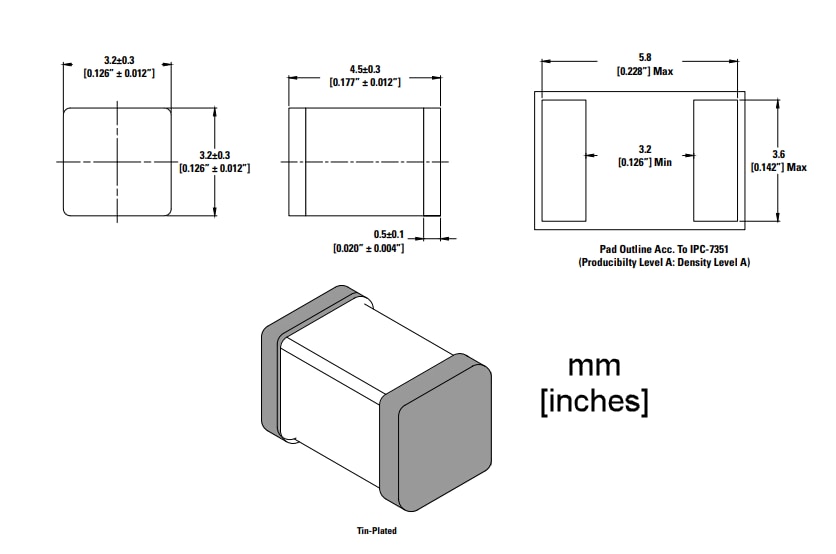

尺寸
