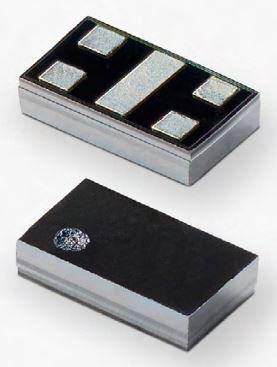

Littelfuse SP1015 Series TVS Diode Array

Littelfuse SP1015系列TVS二极管阵列

Littelfuse SP1015系列TVS二极管阵列式一款微型4通道双向TVS阵列，旨在为可能遭受破坏性静电放电（ESD）的数据线提供保护。.

该系列功能强大的二极管能安全地吸收高于IEC61000-4-2国际标准规定之最高级别的反复性ESD放电，而无需担心其性能减退。存在交流信号时，双向配置可为数据线提供对称ESD保护。

特性
  • ESD，IEC61000-4-2，±20kV接触放电，±30kV空气放电
  • EFT，IEC61000-4-4，40A (5/50ns)
  • 雷击保护，IEC61000-4-5，2.0A (tp=8/20µs)
  • 高密度TVS阵列
  • 占用空间0.93x0.53毫米，但可提供四通道保护
  • 触摸屏和I2C接口
应用
  • 手机
  • 可穿戴技术
  • 智能手机
  • 电子阅读器/电子书
  • 平板电脑

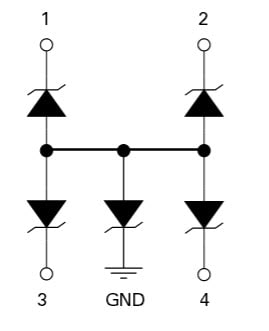

SP1015框图
SP1015 Block Diagram

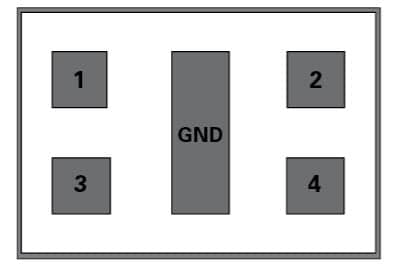

SP1015引脚图
SP1015 Pinout
