Littelfuse SP3530单向汽车用TVS二极管
Littelfuse SP3530 0.3pF 22kV单向汽车用TVS二极管是采用专有的硅雪崩技术制造的单向二极管。这种雪崩技术能提供高水平的ESD保护。Littelfuse SP3530能够以超过IEC 61000-4-2国际标准（±8kV接触放电）中规定的最高水平安全地吸收重复性静电放电破坏，且性能不会降低。SP3530的负载电容低，且符合AEC-Q101标准，因此非常适合用于保护V-By-One®、HDMI、USB3.0、USB2.0以及IEEE 1394等高速信号引脚。
eBook
特性
- ESD保护，符合IEC 61000-4-2标准，±22kV接触放电，±22kV空气放电
- EFT保护，符合IEC 61000-4-4标准，40A (tP=5/50ns)
- 防雷，符合IEC 61000-4-5第2版，2.5A (tP=8/20μs)
- 3GHz时的电容低至0.3pF（典型值）
- 薄型0201 DFN和SOD882封装
- 便于实现出色的信号完整性
- 符合报废汽车 (ELV) 指令
- 符合AEC-Q101标准
- 无卤、无铅，符合RoHS指令
- 湿度灵敏性等级：MSL-1
应用
- 超高速数据线
- USB 3.1、3.0、2.0
- HDMI 2.0、1.4a、1.3
- DisplayPort™
- V-by-One®
- LVDS接口
- 消费、移动、便携式电子产品
- 带高速接口的平板电脑和外部存储器
- 采用小型封装、要求高ESD性能的应用
功能框图

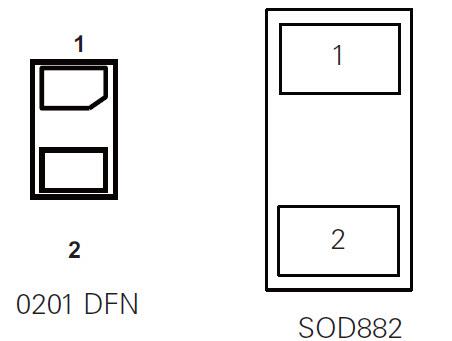

引脚分配 - 底视图
发布日期: 2017-08-10
| 更新日期: 2022-04-14
