Littelfuse SP4031混合保护模块
Littelfuse SP4031混合保护模块可提供过流和仅限差分过压保护，适用于10/100/1000BaseT端口等高速接口。在出现电源故障等长时间过压问题时，该器件将具有高阻抗。电源故障消除后，高阻抗状态将会重置。在出现快速瞬态事件时，SP4031混合保护模块将会夹紧，从而保护任何下行芯片组。SP4031 TVS二极管阵列具有低负载电容和高浪涌能力，因此非常适合用于保护以太网和其他高速数据接口等电信端口。
特性
- 经过测试和验证的保护解决方案，适用于10/100/1000BaseT应用等高速接口
- 低寄生电容
- 低电容：2.5pF (VR=0V)
- 低击穿电压 (>35V)
- 防雷，35A（8/20，如IEC 61000-4-5第2版中所定义）
- 湿度灵敏性等级 (MSL-1)
- EFT保护，符合IEC 61000-4-4标准，40A (5/50ns)
- ESD保护，符合IEC 61000-4-2标准，±30kV接触放电，±30kV空气放电
- 无铅，符合RoHS指令
应用
- 10/100/1000BaseT以太网
- ITU K.21基本级别合规
- ADSL/VDSL/G.fast调制解调器
- 工业以太网
功能框图
应用示例

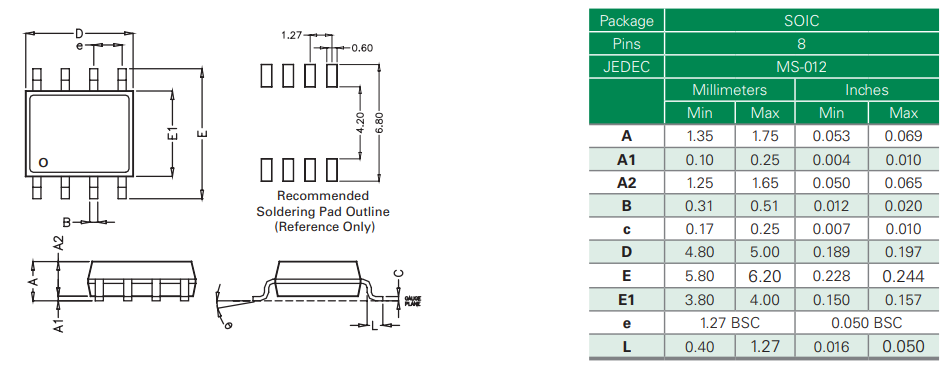

SOIC-8封装尺寸
